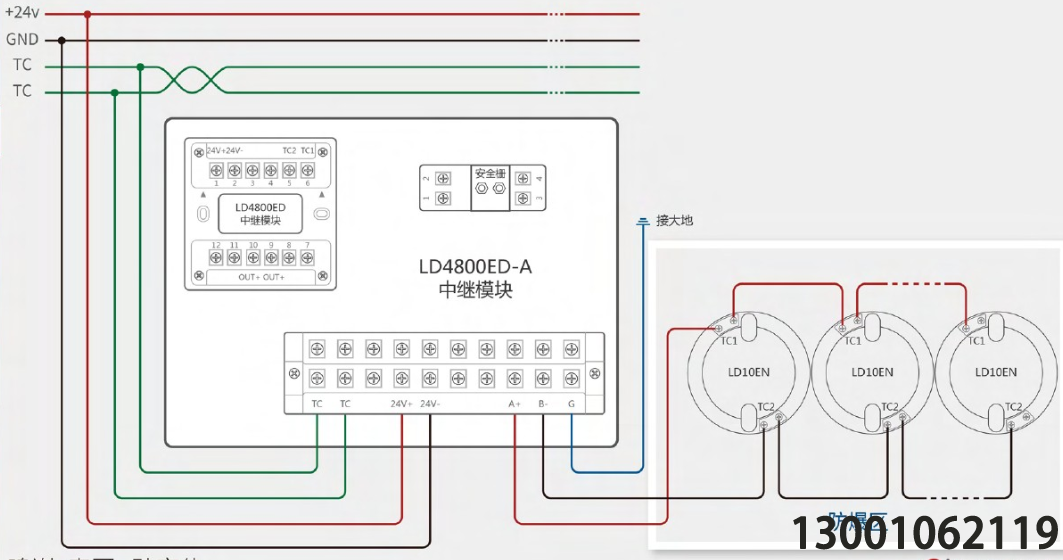

利達華信LD4800ED-A中繼模塊接線圖，利達消防中繼模塊與防爆煙感的接線方式：4800ED-A中繼模塊的第二排第1 、2端子是TC端子連接信號線；第二排第4端子隨時24V+,與+24V連接；第5端子是24V-。與GND連接；第二排倒數第3個端子是A+與現場防爆煙感TC1端子連接；倒數第2個端子是B-與現場防爆煙感TC2端子連接；倒數第1端子是G接地。24小時咨詢熱線：13001062119 。
