技術特性
2.1主要性能
系統容量:LD-KQ118 單節點機最大可以連接 1600 點，最多可以配接8個回路，每個回路最大可以配接 200個設備地址，每個回路最大可配置8 臺壁掛電源。LD-KQ128 單節點機最大可以連接 4000 點，最多可以配接 20個回路，每個回路最大可以配接 200 個設備地址，每個回路最大可配置8 臺壁掛電源。
工作模式:集中機、區域機兩種工作模式，當設置為集中機時，可顯示其他區域機上傳的模塊通訊
故障、報警等事件信息。對外通訊接口: 提供 CAN 通信接口,也可以通過選配聯網卡實現 CAN 環形聯網或光纖聯網編程配置數據:用戶使用 PC 機軟件完成配置數據的編程工作，可以通過 USB 接口實現配置數據的上傳和下載，提高工作效率。
黑子功能:黑子功能可以記錄報警、故障、動作、調試等事件的歷史記錄信息，總記錄為 65535
條。
運行可靠性:運行的可靠性對于整個系統至關重要，控制器對硬件進行自動監測，對設備自動檢測對網絡自動監測。如果監控設備本機任何部位產生故障，將發出故障信息直至故障消除。
用戶操作權限等級:本控制器共有 4 個等級。默認開機時等級0輸入密碼可以切換到指定權限等級
2.2技術參數
安裝與調試
4.1開箱及檢香
在安裝以前應首先對現場設備進行如下檢查:
《1) 收到控制器后，首無根據裝箱單內容核對控制設備的配置與該工程配置是否相符
(2) 檢查控制器的外包裝是否有明最據壞的跡象，產品名稱，規格型號是否與箱標標識一直。檢查無誤后，打開包裝韜，根據裝福單內容對箱內的物品進行檢查，主要檢查內容包括，安裝使用說明書、控制器銷
世、保險管、打印紙，電池短按找等、(3) 樓對無誤后，再對控制器外觀進行必要的檢查，勢查控制器外觀是否有據壞的地方，檢查打印機企門是否卡緊，檢查電路板版及接線端子的娜釘媒母是否有松動觀象，檢查各部件之間的連接揚頭新率是否有檢動現象。
4.2安裝與布線費術
4.21安裝要求
e營指式控制器在墻上安裝時，其皮邊罪炮《樓)面高度立為 1.1,5，其靠近門的側面距培不應小于05，正面授作即離不應小于1.2.
。入柜式控制器，機柜單列布置時不應小于 1.5，雙列布置時不小于在有人值經常工作的一面控制膽到增的距高不應小于3，柜后維修距離不應小于 18.
e與建筑其他物電系統合用的消防控制室內，消階設備應集中設置，并應與其他設備間有明暴間隔。4.2.2布戰要求
·機內端子配規:所有引入線均剝開5=，被或用接卡后接入據子。
二總線:宜選用截面積>1.0e 的陽成明甜火雙色雙鋼書線，我路來煙總線電壓低于 14V 時需增大導找裁面積，或加裝總線中遣器。
DC2V 電源總線:宜選用截面積J1,5 的副火銅芯電線找地，電最線總壓降3，否則應考電增大導線裁面機。
通調線。京采用截面積Zl.0 的耐火例老就雙議線
。接頭的處理，所有的連線接頭都應母接或壓接，并用絕緣在管密封，防止短路和漏電。
。穿管要求:不同電壓等級的線地不應穿入同一限保護管內，當合用同一線槽時，線槽內應有限板分隔線路昭教設時，應采用金屬管、可撓(金屬)電氣導管、 須以上的啊性塑料管保護，并應數設在不燃燒體的結構層內，且保護層厚度不宜小于 30e: 線路明設時，應采用金屬管，可提(金)電氣導管或合屬封團線情保護
二總線、CN 通訊線應分別單獨穿入金屬管中，嚴禁與動力淺、服明線、交設線、視織線成廣播線等安入同一管中
。電續整井(溝)內的布線要求:信號二總線在電境整井(溝)也應單獨穿管或在金屬線內數設。要求盡量遠高動力、照明等強電及視賴線，其平行問距施大于 600me.
接地:控副器內的接地處亞有效接消防地
毛23安裝相關說明:

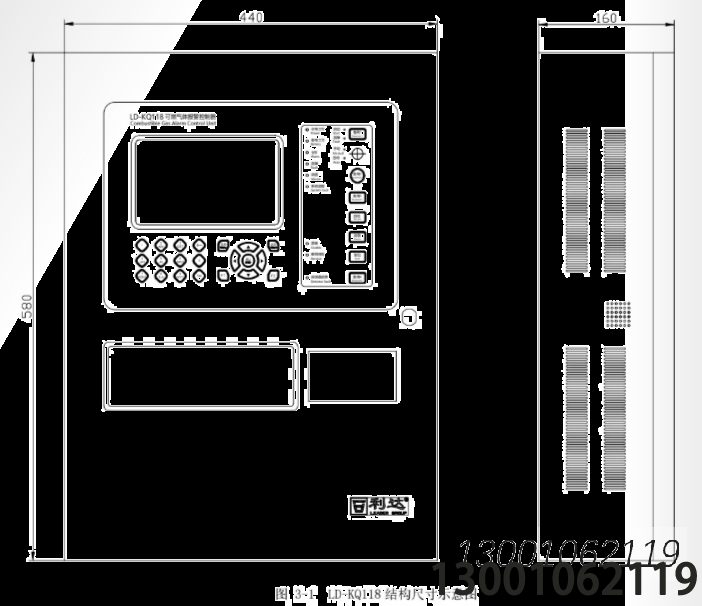

按照?qǐng)D 3-2 安裝尺寸在墻面開孔;
將膨脹螺栓插入開孔中，先將機箱上面葫蘆孔掛到上方兩只螺栓后再將機箱下方貼到墻面上;
再使用另外2個M5 膨脹螺栓將機箱下面兩個固定孔固定在墻面開孔處;
使用4個M5 螺母在機箱內將膨脹螺栓鎖緊:

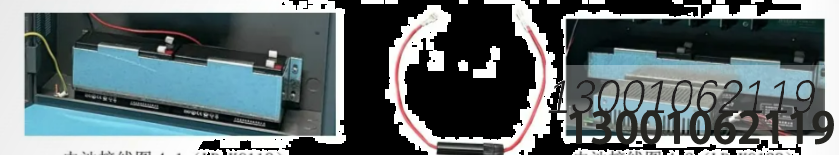

。將兩節12V/7AH 電池放置在電池倉內，然后用電池卡子固定，固定方式如圖 4-1、4-2 所示。按照電池連接線的標識將電池、電源連接，其中紅色線材連接電池的紅色端子(電池正極)，黑色線材連接電池的黑色端子(電池負極)。配備的電池的短接線，用來分別連接一塊電池的正極和另一塊電池的負極。
調試
4.3.1 調試前檢查
確認控制器無異常情況，主機不要上電，檢測如下項目:
TC 線路檢查:依次檢查二總線每組 TC 線之間、各路的 TC+、TC-之間是否有短路的情況;檢查各條TC 線與機殼地是否有短路的情況，都沒有短路才能繼續調試。
CAN 線路查:分別檢測 PCH與PCL、KCH 與KCL之間，是否存在短路，電阻值是否為 60 歐姆:沒有短路、不接地、電阻值為 60 歐姆才能繼續調試。4.3.1.1空載開機檢查
(1)確認已經斷開控制器對外的所有連線
(2)用萬用表測量交流 220V 的輸入電壓是否正常(AC187V~242V 之間)。接通AC220V 電源，接通備用電池(注意極性，避免短路)。
(3)將主、備電接通，完成開機操作
4.3.1.2 檢查開機后的過程，內容包括:
(1)控制器自檢過程中液晶屏、指示燈顯示是否正常，打印機是否正常打印，喇叭報警聲音是否正常
(2)按鍵功能是否正常。
4.3.1.3 外部設備檢查
(1) 外接線狀態檢查
檢查各線路的標志是否清晰，止確。
檢查各回路線之間的絕緣:用萬用表測量阻值。
(2) 線路帶電檢查
理清將要調試的回路的前端設備的配置情況。
用萬用表測量輸出線電壓是否正常。4.3.1.4 接線和設置
控制器主機及外部設備檢查完畢后，如各項測試均符合要求，請參照 3.3 中的對外接線端子說明，將外部設備與主機進行正確的連接:每一步連接后，都應再次進行測試并將結果填寫到調試表格中以供調試及后續的留檔查詢使用
4.3.1.5消防電源壁掛式消防電源WK-BDII5、WK-BDII10 具有主備電信號輸出功能，二總線，無極性，采用電子編碼方式，占兩個地址點，可為可燃?xì)怏w探測器提供 DC24V 工作電壓。當主機配接的總線設備數量超過 20 個時，需單獨增加 WK-BD5 或 W-BDII0 兩款掛電源，每個回路最多可配接 8臺壁掛電源。
兩款壁掛電源中各含一塊占兩個連續地址點的輸入模塊，用于檢測壁掛電源的主備電狀態并實時上傳至控制器，實際使用時，該模塊的起始地址須從240號開始，當存在多個壁掛電源時，其地址碼必須連續。(例如:本機1回路配接了8臺壁掛電源，1-8號壁掛電源中的輸入模塊地址應該編寫為: 40、242、244、246、248、250、252、254。)4.3.2 菜單拓?fù)鋱D
