技術特性
2.1 功能簡介
2.1.1 液晶垢奸顯示
JB-QB-LD128FI 采用 240*64 的中文液品，并發光二極管指示系統關鍵狀態信息。液晶可方便快捷地查詢系統火災信息及系統工作狀態，只需按菜單顯示和提示進行操作，就能夠快速地查詢到所需要的信息。2.1.2 布線方式
JB-QB-LD128FH 采用四總線回路，總線設計可減少工程布線及方便工程安裝調試。同時支持分支、單支、樹型分支、環形等多種布線方式。
2.1.3 火警記錄
系統具有黑匣子功能，可存儲 1000 條報警紀錄，1000 條其他記錄，用戶可方便地在系統菜單中調出所存儲的紀錄。這種方式先進、可靠、存儲記錄時間長。2.1.4 接點輸出
系統提供 2 組公共火警無源節點。
2.1.5通信功能1個 485 總線接口，所有的火警故障屏蔽等信息通過這個接口傳送到消防控制室圖形顯示裝置。1 個 CAN 總線接口，所有的火警故障屏蔽等信息通過這個接口傳送到其他消防控制器。
2.1.6 濃度顯示功能JB-QB-LD128FI 可以顯示出當前可燃?xì)怏w的濃度，固定顯示最高值和最小值，也可以查詢。可以以表格形式顯示探測器的濃度，每個頁面最多可同時顯示 30 個探測器的濃度。探測器濃度也可以通過曲線圖方式顯示，顯示最長 7分鐘內探測器的濃度曲線。
2.2技術參數
2.2.1電源:主電與備電自動切換。
主電: AC 220V(187V~-242V)，50Hz
備電: 12V/14Ah(兩節)
備電保護電壓:21Y土0.5V
各電恢復電壓:23V士0.5V
輸入最大功率:220W
2.2.2 負載能力:
最大容量:64
回路電壓:DC16V-19V
回路電流:<200mA
輸出節點:2 組公共火警繼電器無源節點。2.2.3 通信接口:
RS485: 1路，2線制，速率為 9600BPS，光耦隔離1 路，2 線制，速率為 10KBPS，光耦隔離CAN:2.2.4 使用環境:
環境溫度:0C~45C
相對濕度:≤95%RH (40C2C)

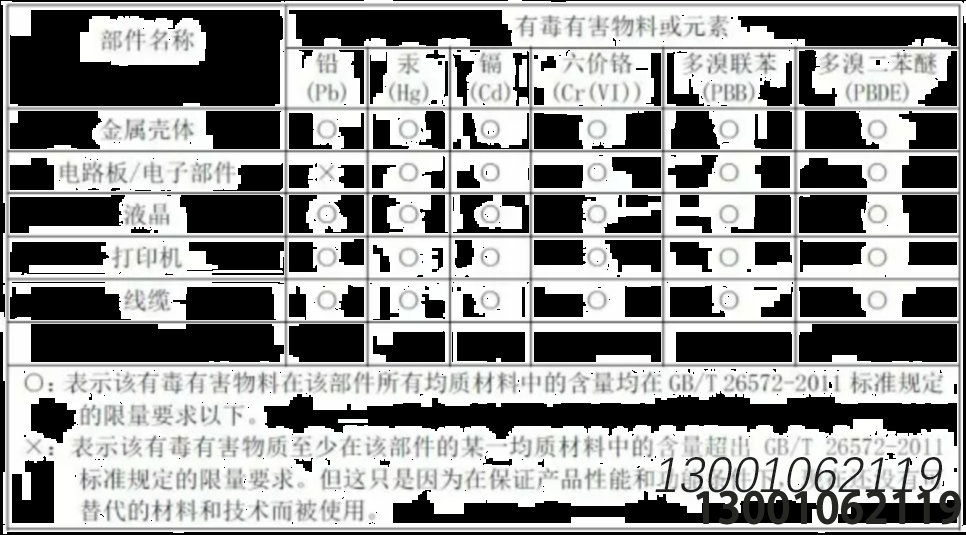

2.3 對環境及能源的影響
本產品對環境無污染，蓄電池報廢后不能作為普通生活垃圾處理，應由具備廢棄電器電子產品處理資格的企業進行回收處理。
安裝與調試
4.1開箱及檢
小心打開包裝，勿損傷設備。檢查機箱是否有損傷，松動現象，規格及型號是否與所訂購要求一致。各種連接線是否完好。若有問題應及時解決，方可進行安裝。4.2控制器的安裝
安裝尺寸參見圖 3-1。
4.3布線要求現場布線應依據 GB 50116《火災自動報警系統設計規范》GB 50057《建筑物防雷設計規范》GB/T50311《建筑與建筑群綜合布線系統工程設計規范》等國家強制標準的最新版要求，針對通信、化工石油等工程時除依據上述規范外還必須執行相應的國家或行業規范標準要求。
機內端子配線:所有引入線均剝開 cm，鍍錫或用接線卡后接入端子。二總線:宜選用截面積不小于 1.m阻燃雙色雙絞軟線 (ZRRVS2X1.0)或選用截面積不小于01.0的阻燃銅芯電纜 (ZR-KVV2X1.0m)，耐壓250V。連接導線的長度應以總電陽<50 為限否則應考慮增大導線截面積，或加裝總線中繼器。(不宜采用平行線)DC24V 電源總線: 宜選用截面積不小于 1.5 阻雙色雙絞軟銅線 (ZR-RVS2X1.5m或選用截面積不小于 1.5 的阻燃銅芯電纜 (ZR-KVV2X1.5m)，壓>250V。當線長大于 500 米，宜選用截面積不小于 4mm的阻燃銅芯電纜 ZR-KVS2X4m。電源線總壓降>12V 時，應增大導線截面積。穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其它系統傳輸線路
穿入同一管中。
0通訊線采用兩芯屏蔽電纜或一對雙絞線，單芯線徑≥1.0 mm電纜豎井(溝) 內的布線要求:信號二總線在電纜豎井 (溝) 也應單獨穿管或在金屬線槽內敷設。要0求盡量遠離動力、照明等強電及視頻線，其平行間距應大于 500 mm。 接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
4.4 控制器檢查控制器進入現場后，應接通控制器的電源，進行控制器功能檢查，檢查內容包括:(1) 檢查控制器的指示燈和液晶屏是否正常，揚聲器是否能發出洪亮的聲音(可通過將電池線拔掉測試).(2) 進入正常監視狀態后，檢查有無電源故障，操作控制器按鍵是否正常，以及配備的設備是否正常。4.5 控制器接線
控制器檢查完畢后，若各項測試均符合要求，請參照本說明書中“第三章 結構特性”的有關說明將外部設備與控制器進行正確的連接，布線要求必須符合本說明書中“布線要求”4.6 開機
檢查交流輸入接線是否正確、牢固，檢查機箱內部連線是否松動。用萬用表測交流N線、FG 線、L 線之間是否正常。線路正常后，先接通交流電，測得輸入電壓正確后，打開電源開關，觀察液晶顯示器和各指示燈是否正常，如發現異常情況及時關閉交流輸入開關，并查找原因，待故障解除后方可繼續開機。4.7 調試
當接線完成后，經過仔細檢查無誤便可以進行開機調試，調試可以參照以下步驟:(1) 打開電源，控制器進入自動設置巡檢狀態，完畢后進入正常監視狀態。(2) 確認所配接的探測器處于潔凈的環境中，然后進行調試，具體操作方法見本說明書。
?
