技術特性

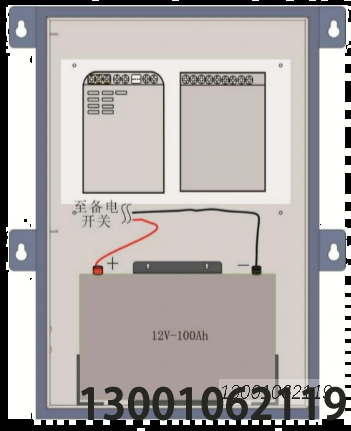

2.1功特點1、本產品應急輸出 AC220V，可滿足高大空間配裝大功率應急照明燈具的應用需求2、采用 1節蓄電池(812A 為 節)作為系統備電，具有電池用量少，安裝維護方便，電池組運行安全
可靠等特點
3、本產品輸出為AC220V/50HZ 正弦交流電壓，負載適用范圍寬，可配接市場中通用型燈具，可滿足使用通用開關實現負載燈具的獨立控制的需求
4、本產品采用交流輸出型逆變電源，具有更好的抑制配電回路中故障電弧引發的火災危害
5、具有輸出短路/輸出過載自動保護功能，具有充電線路短路保護功能:
6、具有自檢功能，每月/年自動對系統進行功能測試:
7、具有市電監測功能，市電斷電后可自動控制系統轉入應急狀態:
8、具有藍牙調試功能，可通過藍牙和手機連接設置集中電源各項參數方便調試2.2主要技術指標
、
4.2接線說明
1、機內端子配線:所有引入線均剝開 1cm，掛錫或用線鼻子壓好接入端子;2、兩臺電源之間的 CAN 通訊須采用手拉手形式接線;
3、通訊回路內燈具地址不得重復;
4、集中電源僅支持三代控制器(LD-C-211、LD-C-212，單通訊回路燈具支持 1240 地址編碼;
5、布線要求:
a、應急照明控制器與集中電源之間采用 CANbus 總線通訊，通訊距離為 1000米，CANbus 總線建議采用 NH-RVSP-2X1.5mm2型線纜;
b、集中電源部分輸入線為強電線(AC220V),要求接線人員必須持電工證，做好絕緣防護措施，在確認電源處于斷電狀態的情況下進行操作。線纜截面積不小于 2.5mm;
c、集中電源至消防燈具之間的通訊總線建議采用 NH-RVS-2X1.5m(雙絞線)，總線需單獨穿管(線槽)敷設，管口連接處須做密封防水處理，燈具回路二總線無極性;
d、集中電源至消防燈具之間的電源線建議采用 NH-BV-3X2.5m線(如燈具可就近可靠接地則可采用 NH-BV-2X2.5m 線纜);當B 型消防應急照明燈具兼用日常照明需要增設墻壁開關或其他感應開關控制時，集中電源至消防燈具之間的電源線建議采用 N-BV-4X2.5線(如燈具可就近可靠接地則可采用NH-BV-3X2.5mm線纜);
e、整個系統中，為保證各個設備的穩定運行，集中電源的輸入/輸出線、各節點間的 CANbus 總線都需分管敷設，不能與其他通訊線同管敷設。

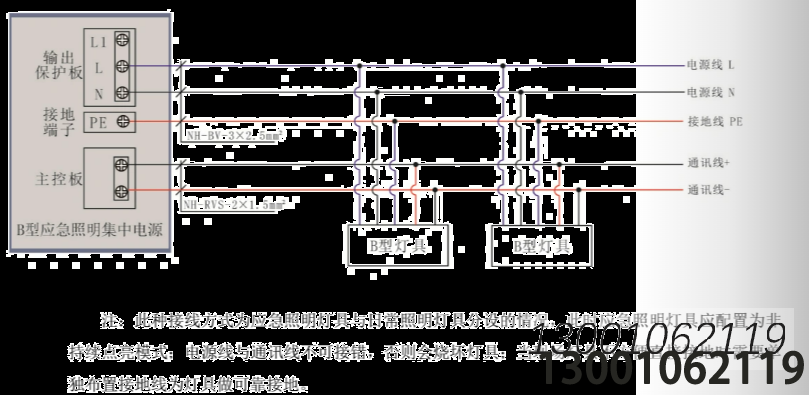

6、接線示意圖:
a、不兼用日常照明
