技術特性
2.1產品特性

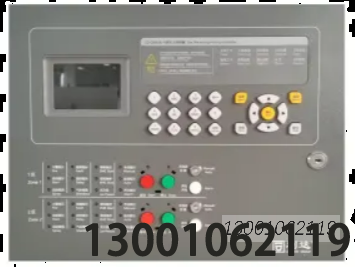

采用 3.5寸 TFT 真彩液晶顯示主要信息與內容，指示燈指示關鍵狀態。
支持中英文顯示切換。
* 可循環存儲5種歷史記錄，單項歷史記錄 1000 條，全部歷史記錄 5000 條。
具有回路和電源短路保護功能。
*二十八路氣體滅火總線輸出控制現場設備。
延時啟動功能(延時 0~30秒?yún)^(qū)間可隨意設置。
手動及自動啟動功能。
現場緊急啟動或停止功能，每路可接1個氣滅鋼瓶設備(占一個固定地址)和 31個總線編碼型現場設備，如緊急啟停按鈕(LD1200G)、編碼型聲光警報器、編碼型氣體釋放警報器(LD1300)、輸入/輸出模塊等。
延時啟動時手動停止啟動功能
手動/自動切換功能。
線路故障檢測功能。
安裝與調試
4.1開及檢開箱前包裝檢查:外觀是否完好，箱標標識是否完好清晰,如外包裝有損壞，請拍照后與我公司聯系。開箱后物品檢查:檢查名稱規格型號、數量是否與箱標標識一致，檢查液品屏是否有損壞，檢查機箱是否有損傷，松動現象，各種連接線是否完好，電池是否有漏液及其他損壞現象。若有問題應及時解決，方可進行安裝
4.2裝及布線要求
4.2.1 安裝要求:現場布線應依據 GB 50116《火災自動報警系統設計規范》、GB 50057《建筑物防雷設計規范》、GB/T 50311《建筑與建筑群綜合布線系統工程設計規范》等國家強制標準的最新版要求，針對通信、化工石油等工程時除依據上述規范外還必須執行相應的國家或行業規范標準要求。4.2.2布線要求
機內端子配線:所有引入線均剝開 1cm，掛錫或用接線卡后接入端子。
AC220V 交流電:宜選用截面積不小于 2.5m耐火三色電源線 (3XNH-BV2.5mm)總線(TC):宜選用截面積不小于 1.0耐火雙色雙軟銅線 (N-RVS2X1.)或選用截面積不小于 1.0T的阻燃銅芯電纜(H-KYV2X1.0m)交流300V/500V。連接導線的長度應以總電阻<20Q 為限，否則應考忠增大導線裁面積，或加裝總線中繼器。DC24V 電源總線:宜選用截面積不小于 1.5耐火雙色雙紋軟銅線(NH-RVS2X1.5m或選用截面積不小于 1.5的阻燃銅芯電纜 (NH-KVY2X1.5m)，交流300V/500V。當線長大于 500 米，宜選用裁面積不小于 4m的阻燃銅芯電纜 NH-KVV2X4m。電源線總壓降S3V 時，應增大導線截面積CAN通訊線采用屏蔽雙絞線(ZCN-RVSP2X2.5m穿管時不可將 CAN通訊線和二總線穿在同一管中氣體滅火專用控制線(GP):N-RVS2X2.5體滅火輸出線輸出電流為 2A態時會有故障檢測電流 2m 左右，檢測負載阻范圍約為 12-5k之間，負載電阻不合適時會報故障，如果負載電限太小導致線路報故障，可以通過軟件設置為不檢線路故障(詳見屏蔽設置)或用維電器轉接穿管要求:當采用明敷設時，火災自動報警系統的傳輸線路應采用穿金屬管、經耐火處理的硬質塑料管或封閉式線槽保護方式布線。金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其它系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬曾或密閉的金屬線槽，從接線盒、線槽等處引到探測器底座盒、控制設備盒、揚聲器箱的線路均應加金屬軟管保護。金屬軟管也應就近可靠按地。
電纜豎井(溝)內的布線要求:氣體滅火系統控制盤用的電纜豎井，宜與電力、照明用的低壓配電線路電纜豎井分別設置。如受條件限制必須合用時，兩種電纜應分別布置在豎井的兩側，兩側電纜的間距應該至少 70mm。信號二總線在電纜整井 (溝) 也應單獨穿管或在金屬線槽內敷設，要求盡量遠離動力、照明等強電及廣播、電話、網絡、視頻線等干擾源。接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。接地的處理:使用時機箱應妥善接地(通過 220V 接線端子的 端子接大地機內接地柱接大地)4.2.3

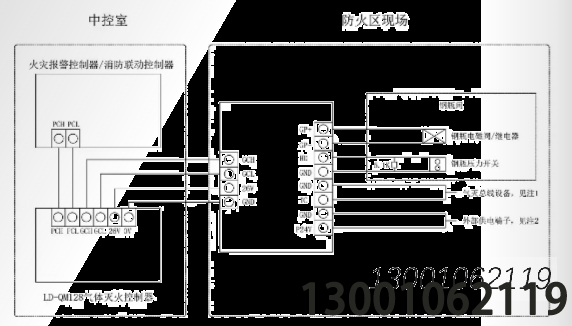

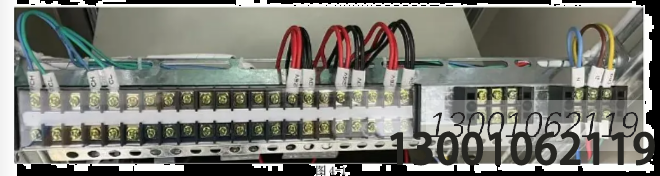

4.2.3.1端子圖說明
PCH PCL:CAN總線的連接端子，與火災報警控制器聯網時使用:
GCHGCL:CAN總線的連接端子，與 LD5505G 中繼模塊聯網時使用26V0V:對LD5505G中繼模塊供電的端子。
大NLGND:220V 電源線接線端子。
注:回路(TCGND編通過開關動體器在到放反以及延時結束開始?xì)怏w噴灑時啟動。
注1:氣滅總線設備可接編碼型輸入/輸出模塊，編碼型聲光警報器，編碼型現場緊急啟停按鈕，編碼型氣體釋放警報器,共31 個總線點位。
注2:對外24V 供電輸出。
當現場設備鋼瓶輸出端子《GP+、GP-)接電爆管時，建議通過電器隔離，不可直接相連。
鋼瓶輸出端子 (GP+、GP-)未配接設備時，需配接 5.1K 電阻
面板啟動鍵和停止鍵外帶按鍵保護罩以防止誤操作，保護罩破損后須及時更換。壓力開關既可以以多線方式直接連接在反饋輸入端子(D) 和公共地端子《GND)上《此時，請?jiān)诜答佪斎牒凸驳囟俗又g接一個 5.1K 終端電阻)，也可以通過輸入模塊(控制器中將該模塊定義為鋼瓶反饋類型)以總線方式連接在總線回路上。
