技術特性
2長扒壩1性能
2.1.1 本機容量
單機最大可以連接 200 點，最多可以配接 1個回路，每個回路最大可以配接 00 個設備地址。2.1.2 對外通訊接口
LD-KQ108 可燃?xì)怏w報警控制器提供 CAN 通信接口?？膳浣勇?lián)網板進行聯網。2.1.3 編程配置數據
用戶使用 PC 機軟件完成配置數據的編程工作。LD-KQ108 可燃?xì)怏w報警控制器提供 USB 接口，實現配置數據的上傳和下載。簡化現場編程配置數據庫工作強度，提高工作效率。2.1.4黑匣子功能
LD-KQ108 可燃?xì)怏w報警控制器的黑匣子功能可以記錄 5 類事件的歷史記錄信息，分別為報警 1000條故障 1000條、啟動1000 條、操作記錄 1000 條、調試記錄1000條。
2.1.5 運行可靠性運行的可靠性對于消防火災報警聯動系統至關重要，LD-KQ108 可燃?xì)怏w報警控制器對硬件進行自動監測，對設備自動檢測，對網絡自動監測。如果監控設備本機任何部位產生故障，將發出故障信息直至故障消陳
2.1.6用戶操作權限等級
LD-KQ108 可燃?xì)怏w報警控制器共有 3 個等級。默認開機為等級 0。菜單中輸入密碼可以切換到指定權限等級。

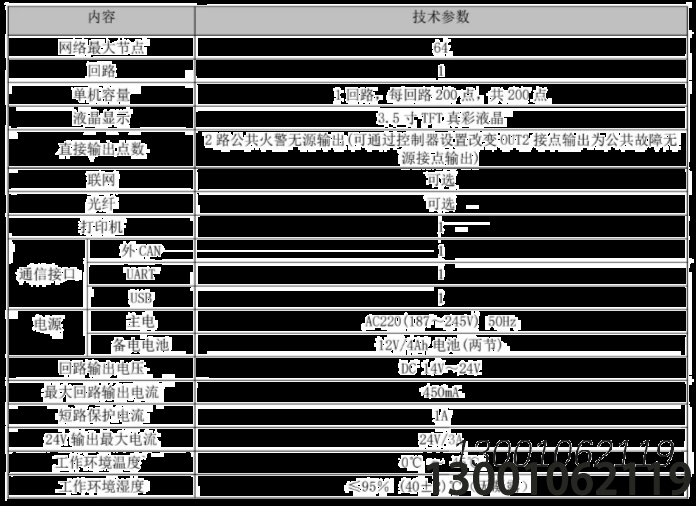

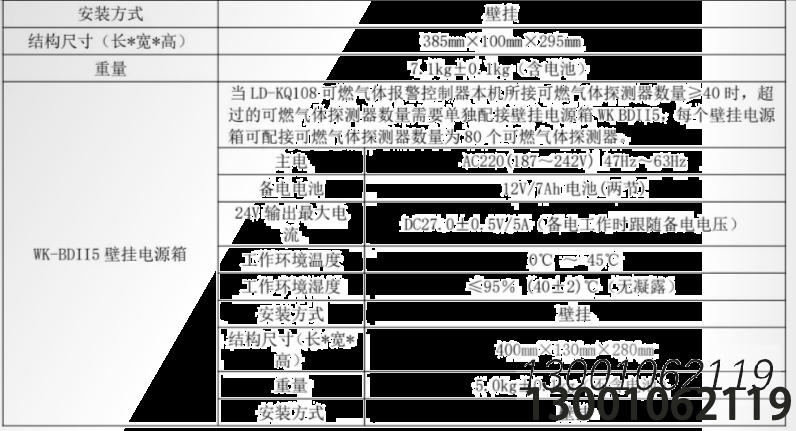

2.2技術參數
安裝與調試
4.1
在安裝以前應首先對現場設備進行如下檢查:
(1) 收到控制器后，首先根據裝箱單內容核對控制設備的配置與該工程配置是否相符。(2) 檢查控制器的外包裝是否有明顯損壞的跡象，產品名稱，規格型號是否與箱標標識一直。檢查無誤后，打開包裝箱，根據裝箱單內容對箱內的物品進行檢查，主要檢查內容包括:安裝使用說明書、控制器鑰匙、保險管、打印紙、電池短接線等。
(3) 核對無誤后，再對控制器外觀進行必要的檢查，檢查控制器外觀是否有損壞的地方，檢查打印機倉門是否卡緊，檢查電路板及接線端子的螺釘螺母是否有松動現象，檢查各部件之間的連接插頭插座是否有松動現象。
4.1.1開機檢查
4.1.1.1 空載開機檢查
(1) 確認已經斷開控制器對外的所有連線。
(2)用萬用表測量交流 220V 的輸入電壓是否正常(AC187V~242V 之間)。接通 AC220V 電源，接通備用電池(注意極性，避免短路)。
(3)將主、各電接通，完成開機操作
4.1.1.2 檢查開機后的過程，內容包括:
(1) 控制器自檢過程中液品屏、指示燈顯示是否正常，打印機是否正常打印，喇叭報警聲音是否正常.
(2)按鍵功能是否正常。
4.1.1.3 外部設備粽郴拜錯訂暗撣哎敖待脖倡介悼階賄葫剝
(1)外接線狀態檢查
檢查各線路的標志是否清晰，正確。
檢查各回路線之間的絕緣:用萬用表測量阻值。
(2) 線路備電檢查
理清將要調試的回路的前端設備的配置情況
。 用萬用表測量輸出線電壓是否正常。
4.1.1.4 接線和設置
控制器主機及外部設備檢查完畢后，如各項測試均符合要求，請參照第三章中的接線端子說明，將外部設備與主機進行正確的連接:每一步連接后，都應再次進行測試并將結果填寫到調試表格中以供調試及后續的留檔查詢使用。
4.2安裝與布線要求
4.2.1 安裝要求
e控制器在墻上安裝時，其底邊距地《樓)面高度宜為 1.31,5，其靠近門軸的側面距墻不應小于0.5m。正面操作距離不成小于 1.2m.
·與建筑其他弱電系統合用的消防控制室內，消防設備應集中設置，并應與其他設備間有明顯間隔4.2.2布線要求
機內端子配線:所有引入線均剝開 5m，鍍錫或用接線卡后接入端子。
二總線:宜選用截面積>1.0m 的阻燃或阻耐火雙色雙紋線，線路末總線電壓低于 14V 時需增大導線截面積，或加裝總線中維器。
eDC24V 電源總線:宜選用截面積≥1.5 的火電線線，電源線總壓降3V，否則應考慮增大導線截面積。
通訊線，宜采用裁面積≥1.0m的陽燃耐火銅芯屏敲雙紋線。
接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
e穿管要求:二總線、CAN 通訊線應分別單獨穿入金屬管中，嚴禁與動力線、照明線、交流線、視頻線或廣插線等穿入同一管中。
電纜井(溝)內的布線要求:信號二總線在電井(溝)也應單獨穿管或在金屬線槽內敷設。要求盡量遠離動力、照明等強電及視頻線，其平行間距應大于 500mm。
接地:控制器內的接地處要有效接消防地。
4.2.3 安裝相關說明:

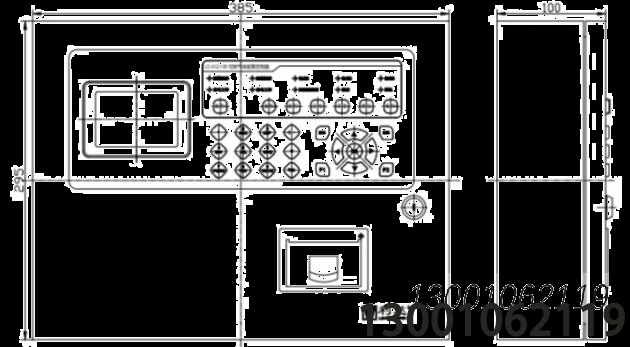

按照?qǐng)D 3-2 安裝尺寸在墻面開孔:
將膨脹螺栓插入開孔中，先將機箱上面葫蘆孔掛到上方兩只螺栓后再將機箱下方貼到墻面上;
再使用另外 2個 M5 膨脹螺栓將機箱下面兩個固定孔固定在墻面開孔處使用4個M5 螺母在機箱內將膨脹螺栓鎖緊
將兩節12V/4AH 電池(單節電池尺寸:10mm*90mm*70mm)放置在電池倉內，然后用電池卡子固定固定方式如圖 4-1所示。按照電池連接線的標識將電池、電源連接，其中紅色線材連接電池的紅色端子(電池正極)，黑色線材連接電池的黑色端子(電池負極)，黑色的獨立線材作為電池的短接線，用來分別連接一塊電池的正極和另一塊電池的負極:
安裝接線完成后需要對進線孔和和出線孔使用開孔直徑 20mm 橡膠密封圈進行密封。
