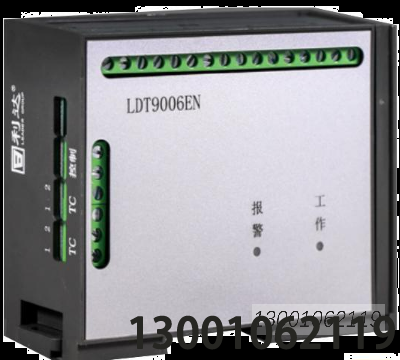

技術特性
2.1特性
采用二總線通訊方式,無極性。
采用電子編碼方式,可以通過編址器讀/寫探測器地址,詳見編址器操作說明。
溫度檢測通道具有短路、斷路的故障檢測功能。
檢測通道數可通過編址器進行設置。
具有溫度信號的監測功能，可配接溫度傳感器
具有一組無源常開節點。
內置 MCU 微處理器，工作可靠，抗干擾能力強
22主要技術指標
安裝與調試
4.1開
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝。
4.2安裝與布線4.21安
1) 編寫地址:P 為寫入，C 為讀入;
2) 通道數編寫:3 為寫入，4 為讀入; 在編制器上選擇 3，輸入 300x， x 表示開通溫度通道 x=1~8。如輸入 3002，表示開通 2 路溫度通道:如編寫探測器地址為 21，則 21，22，23，24，25，26，27，28 為開通的溫度通道。具體操作詳見編址器使用說明書。

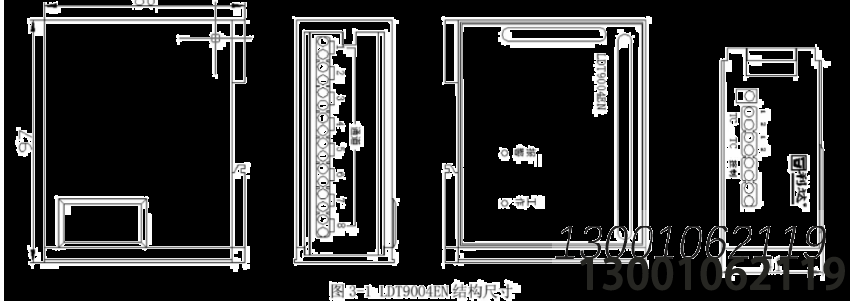

4.2.2 安裝方式:導軌安裝。
4.2.3安裝步驟
1) 安裝 35mm 標準導軌,根據現場情況將導軌固定在配電箱底板或配電柜橫/立梁上。
2) 將裝好固定卡的探測器固定到裝好的 35mm 標準導軌上。
3)按照圖 3-2 端子說明進行接線
4.2.4布線要求
導線:探測器各路通訊線宜選用截面積≥1.0mm 的雙色雙絞銅芯線穿金屬管或阻燃管敷設，也可采用控制電纜，如 KVV一2X0.75mm';
連接導線的長度應以總導線電阻<50Q 為限，否則應增大導線的線徑，或加裝總線中繼器
4.3調試方法及注意事項
運行調試前使用萬用表確認二總線電壓正常，如發現短路等異常現象查找原因后再連接產品，在調試好的電氣火災監控設備上開通對應探測器的節點地址,然后運行電氣火災監控設備。若該探測器正常巡檢工作燈閃亮，且在探測器和控制器上未顯示此探測器地址通道故障或火警，則此探測器運行正常4.4安裝、調試后的驗收試驗項目、方法和判據驗收項目:探測器是否報故障，是否誤報警，是否能控制無源常開節點輸出探測器安裝后，應依據控制器的調試程序檢驗探測器的工作情況，探測器應不誤報警、不誤報故障、不出現無源節點控制輸出誤動作。
驗收試驗: 用專用工具使溫度傳感器出現報警狀態，探測器的對應報警指示燈閃亮，控制器接收到此探測器地址的報警信息，判定為此探測器溫度報警正常:通過電氣火災監控設備啟動無源節點控制輸出;復位控制器，使探測器報警指示清除，恢復到正常監測狀態 (工作指示燈閃亮，報警指示燈熄滅): 至此，判定此探測器可以正常工作。
4.5試運行前的準備、試運行啟動、試運行
試運行前要用萬用表測量控制器二總線電壓是否正常，電壓范圍在 DC 14V~24V 之間則可以將探測器通訊端接到控制器二總線輸出上。若探測器工作燈閃亮能正常工作，則可以試運行。
