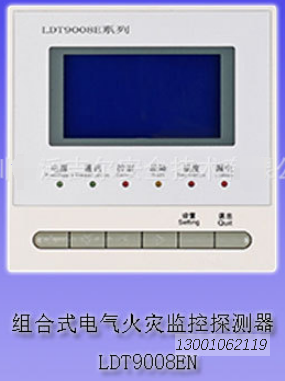

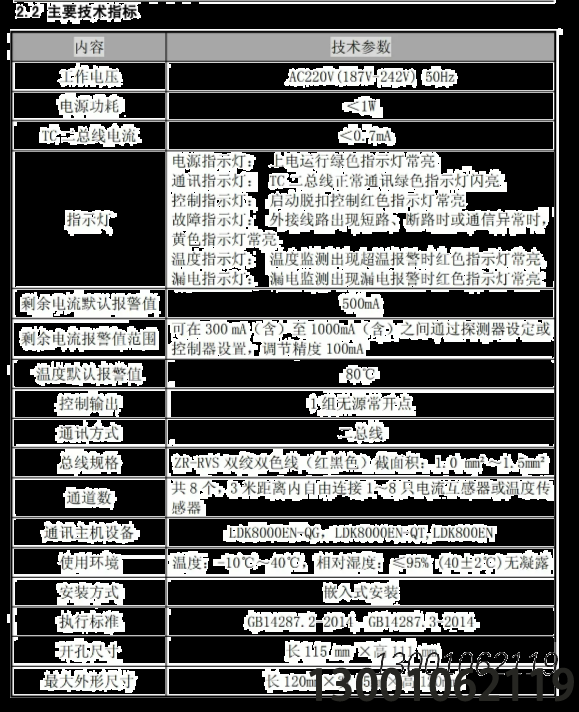

技術特性
2.1 特性
電源采用 AC220V，具有 AC220V 電源斷電故障檢測功能
采用 TC 二總線通訊方式。
采用液晶顯示，實時顯示監測數據
采用電子編碼方式，可以在 AC220V 供電時通過編址器讀/寫探測器地址(0~127)
可以通過探測器按鍵手動設置探測器地址、通道類型、通道數、各通道報警闖值。
具有 8 個檢測通道，每個檢測通道可任意設置為剩余電流檢測通道或溫度檢測通道。
漏電報警值可通過控制器進行設置，設置范圍為 300mA~1000mA (設置步長為 100mA)，出廠默認設置為 500mA。
可以和不同規格的剩余電流互感器或 PT100 溫度傳感器進行配接
安裝與調試
4.1
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝
4.2安裝與布線
4.2.1 安裝方式:入式安裝
4.2.2 安裝步驟
1) 將探測器正面朝外嵌入安裝面版的方孔中;
2) 將壓板分別從背面兩側卡槽裝入:
3)將 M4*12 十字盤頭螺釘裝入壓板的螺絲孔并擰緊固定即可
4.2.3 布線要求
信號二總線:宜選用截面積>1.5mm的阻燃雙色雙絞線或屏蔽雙絞線(ZR-RVS(P)2X1.5 mm)，電壓等級不低于交流300V/500V。
電源線:宜選用截面積≥1.5mm 的陰燃 BV 線(ZR-3XBV1.5 )，電壓等級不低于交流 450V/750V。
連接導線的長度應以總導線電阻<50Q 為限，否則應增大導線的線徑，或加裝總線中繼器
4.3試方法及注意事項
1) 接通 LDT9008EN 電氣火災監測探測器電源，探測器電源綠色指示燈常亮探測器進行自檢，顯示屏白屏、黑屏交替顯示 2 次，同時除電源指示和控制指示外其他指示也交替顯示 2 次，然后，進入正常監視界面，如右圖所示。頂部顯示探測器通道首地址、故障數、報警數，下面分 2 列顯示各通道實時信息，1~8 數字為通道號，通道號后面為通道實時剩余電流值或溫度值(根據單位區分，mA 表示電流，“C表示溫度)，在這后面空白處顯示“!”表示故障，顯示“/”表示漏電報警，顯示溫度計圖樣表示溫度報警，例如右圖所示: 1 通道正常:2~8 通道故障,其中 1 通道為溫度通道，2~8 通道為剩余電流通道。
2) 設置:按設置鍵進入主設置界面，首先需要提示需要輸入密碼，密碼:V<>。進入主設置界面，如右圖所示，頂部為地址、通道數、通道類型、下面為各通道閥值。通過按< >鍵選擇進行地址設置、通道數量設置、通道監測類型選擇、報警闕值修正，被選擇項會反顯。選擇后按設置鍵進入相應的設置界面，根據提示進行相應的設置，按入 V鍵更改設置內容，更改完成后按設置鍵保存退出當前設置項。全部設置完畢后，按退出鍵，如設置有變更，會有提示用
