技術特性
2.1 特性

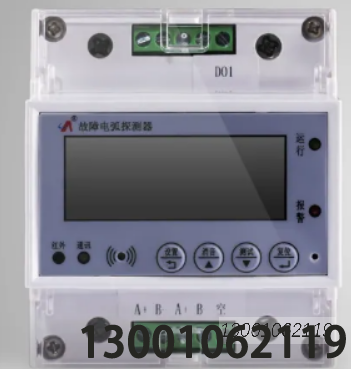

LDT9210/DH 故障電弧探測器能夠檢測線路中符合標準要求的并聯故障電弧，發出現場光報警，并將檢測結果通知給電氣火災監控設備。本產品能夠檢測線路中符合標準要求的串聯故障電弧，發出現場光報警，并將檢測結果通知給上位機。本產品可以通過 TC 二總線方式與電氣火災監控設備進行實時的通訊，將電路中故障電弧狀態上傳。
22主要功能
消音/測試:故障電弧探測器具有試驗消音、測試功能，可以消除探測器的報警聲音，當探測器檢測到故障電弧后，發出聲光報警，可以通過面板上的消音按鍵消除產品的報警聲音，消音后報警燈狀態將維持不變。當探測器處于無報警狀態下，按下測試按鍵可測試探測器能否正常報警，確認探測器功能正常，按下復位按鍵將裝置切換至正常工作狀態。
復位:故障電弧探測器具有復位測試功能，如果探測器出現故障或者出現電弧報警后，可以通過按復位按鈕來對故障電弧探測器進行復位操作，來消除故障或者恢復正常檢測狀態。報警上傳:故障電弧探測器具有信號上傳功能，可以與上端電弧中繼模塊進行通訊，將線路狀態上傳探測器可以通過 TC 二總線與電氣火災監控設備進行通訊，可以將正常信號和報警信號上傳，并可通過電氣火災監控設備對下端故障電弧探測器進行報警復位，實現智能統一控制管理。通訊指示:故障電弧探測器擁有通訊指示功能，當探測器與上端監控設備保持正常通訊連接時，通訊指示燈將持續閃爍。當沒有連接電氣火災監控設備時，通訊燈保持熄滅狀態。

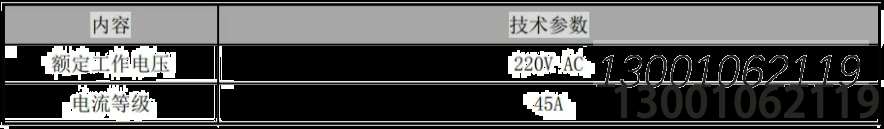

22主要技術指標
安裝與調試
4.1開
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。
若有問題應及時解決，方可進行安裝。
4.2安裝與布線
4.21安作
故障電弧探測器為導軌式安裝在柜體內。故障電弧探測器為串聯接入電路中，由探測器上端接輸入端,
接市電 AC220V:下端輸出，接下端負載電路:火線 L 接在面向故障電弧探測器的左側。當探測器出現故障或發生故障電弧報警后，可以通過觸摸復位按鈕使其復位，排除自身故障或消除報警狀態，使探測器恢復正常檢測狀態。
4.22接線說明
按照圖 3-2 端子說明進行接線
4.3調試方法
故障電驅探測器按照上述接線方法裝入線路中，使用編址器編寫相應地址，然后在中氣火災監控主機警記注該探測器地址，能夠在監控主機查看到探測器的工作狀態，對應面板運行燈會保持常亮，說明熱解粒子探測器檢測功能正常。
