技術特性
2.1主要性能
采用 ARM 嵌入式系統，安全可靠
采用 800*480 的七寸 TFT 液晶屏，RGB 接口，帶觸摸功能，發光二極管指示系統關鍵狀態信息，可方便快捷地查詢系統報警信息及系統工作狀態
單機容量: 1~4 回路， 128~512 個地址點。
節點輸出:系統提供 2 組無源節點。
《通訊功能:與電壓信號傳感器、電壓/電流信號傳感器采用二總線通訊，傳輸距離遠，通訊穩定。對外通訊提供一組 485 接口和一組 CAN 總線接口
實時值顯示功能:可以顯示出當前信號傳感器的電壓、電流值。
配有微型中文打印機，能夠在線即時打印，具有打印內容選擇功能。0
具有回路短路保護、電源短路保護功能。
具有不同級別的操作權限，使用安全可靠
具有大容量存儲功能，存儲 1000 條記錄
采用 AC 220V 電源作為系統主電，并有備用電池作為系統備用電源。
2.2 主要技術指標:
安裝與調試
4.1安裝與布線要求

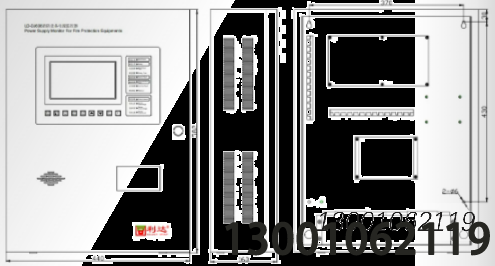

4.1.1 安裝要求

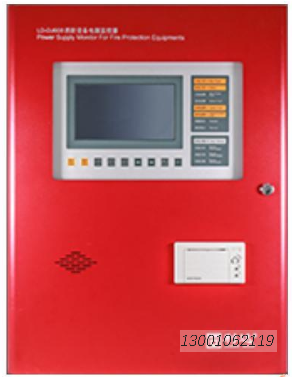

LD-DJ608 消防設備電源監控器應設置在消防控制室內，壁掛安裝，安裝應牢固不可傾斜。
設備面盤前的操作距離，單列布置時不應小于 1.5m，雙列布置時不應小于 2m。
《 與建筑其它弱電系統合用的消防控制室內，消防設備應集中設置，并應與其它設備間有明顯間隔。4.1.2 布線要求
機內端子配線:布線及連接應整齊，線纜不宜交叉，并應固定牢靠:所有引入線均剝開 1cm，掛錫或用接線卡后接入端子; 電烙芯線和導線，應留有不小于 100mm 的余量。二總線:宜選用截面積>1.0mn” 的阻燃 RVS 銅芯雙絞線。連接導線的長度應以總導線電阻<50 為限,否則應考慮增大導線的截面積，或加裝總線中繼器 (不宜采用平行線)。
DC 24V 電源總線:宜選用截面積≥2.5m’的耐火 BV 銅芯電線電纜。電源線總壓降<3V，否則應考慮增大導線截面積。
通訊線采用兩芯屏蔽電纜或一對雙絞線，單芯線徑≥1.5mm，最大線長不超過 1500m。
接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
穿管要求:信號二總線應單獨穿入金屬管中，嚴禁與動力線、照明線、交流線、視頻線或廣播線等穿入同一管中。
電纜豎井(溝)內的布線要求:信號二總線在電纜堅井(溝)也應單獨穿管或在金屬線槽內敷設。要求盡量遠離動力、照明等強電及視頻線，其平行間距應大于 500 毫米。
接地:機殼保護接地線宜用截面積>4mm”的銅導線，接地電阻應小于 42。
調試
4.21
I
在安裝以前應首先對現場設備進行如下檢查
1) 收到監控器后，首先根據裝箱單內容核對控制設備的配置與該工程配置是否相符。2) 然后檢查監控器的外包裝是否有明顯損壞的跡象，如果沒有，打開包裝箱，根據裝箱單內容對箱內的物品進行檢查，主要檢查內容包括:安裝使用說明書、監控器鑰匙、保險管、打印紙、電池短接線等。3) 核對無誤后，再對監控器外觀進行必要的檢查，檢查控制器外觀是否有損壞的地方，檢查打印機倉門是否卡緊，檢查電路板及接線端子的螺釘螺母是否有松動現象，檢查各部件之間的連接插頭插座是否有松動現象。
4.2.2開查
4.2.2.1 確認已經斷開監控器對外的所有連線
4.2.2.2 用萬用表測量交流 220W 的輸入電壓是否正常(187V~242V 之間)接通 220W 電源，接通備用電池(注意極性，避免短路)。
4.2.2.3 將主、備電接通，完成開機操作。檢查開機后的過程，內容包括:
1) 監控器自檢過程中液品屏、指示燈顯示是否正常，打印機是否正常打印，喇叭是否能發出洪亮的連線
警報聲音。
2) 點擊觸摸屏上的按鈕，查看觸澳屏的觸控功能是否正常。
4.2.3
檢查導線選型情況:(1)總線、通訊線是否采用雙絞線:(2) 線徑是否符合要求:(3) 導線連接是否可，線頭是否采取錫焊處理或采用冷壓端子。
檢查線路穿管情況，是否采取穿管數設，是否存在強、朝電線路共管情況。
檢查強電干擾情況，查看總線、24 線、通訊線等是否距強電設備或強電線路太近;是否存在與強電線路
近距離平行走的情況;是否存在強電干擾因素。檢查交流電源及接線情況，用萬用表測量交流電壓是否在規定的范圍內(AC187V~AC242V),交流電源 L,N.E 線是否接錯，地線是否可靠，用萬用表測量~E、L~入 交流電壓應為 220V 左右，N一E 交流電壓應接近為0V，機殼一E .交流電壓應接近為 OV。
檢查總線線間電阻，用萬用表測量 TC+ 、TC-之間電阻是否在 30K 以上，如果太小，應進行檢查，可能的原因有:(1) 導線施終不好:(2) 個別部件有問題。
檢查線路絕終情況，用萬用表檢查系統線路的對地絕緣電阻，應大于 20M，若絕緣電阻太小，應進行檢查，可能的原因有:《1》 導線在數設時，絕緣層破損:《2》導線接頭未保護好，
檢查線路串線、短路情況，用萬用表檢查總線、24V 線、通訊線等外部接線，線間應無交流、直流電壓:線與大地之間應無交流、直流電壓:檢查線間應無互相短路情況
檢查系統接地情況，用萬用表測量控制器機箱接地靖與酒防控制室的專用接地體之間的電阻應不大于 4歐姆，應保證控制器可靠接地，
檢查配接設備安裝情況，是否符合有關標準要求。
4.24接線和設置
監控主機及外部設各檢查完畢后，如各項測試均符合屢求，請參照第六章的有關說明，將外部設備與主機進行正確的連接。每一步連接后，都應再次進行測試并將結果填寫到調試表格中。
UD-FJY-421-02 55
