技術特性
2.1產品特性

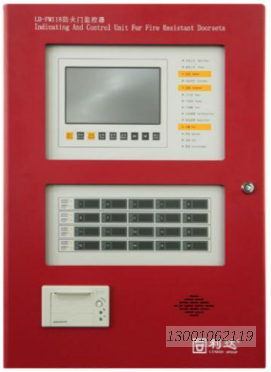

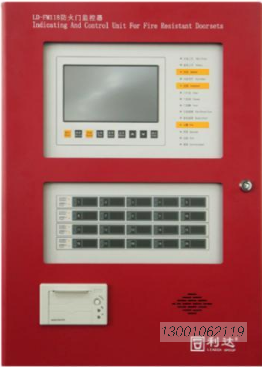

集中區域兼容型監控器，作為集中監控器時，可以顯示和控制所管理的網絡范圍內的所有防火門。
采用 ARM 嵌入式系統，安全可靠。
單機容量:
LD-FM118:8個回路，每個回路 200 點，共1600個地址點，需配合我公司生產的防火門監控模塊使用。
LD-FM128:20個回路，每個回路 200 點，共 4000 個地址點，需配合我公司生產的防火門監控模塊使用。
系統容量:聯網作為集中機時，最大可以管理 64 臺監控器具有16路手動總線盤。
采用7寸觸摸 LCD 彩色液品顯示屏，顯示內容豐富、直觀，操作簡便，指示燈指示關鍵狀態，中英文操作界面自由切換。
配有微型中文打印機，能夠在線即時打印，具有打印內容選擇功能。
對外通訊具有 CAN 接口，可與火災報警控制系統通訊。
具有黑匣子功能，可存貯65535 條的歷史記錄。
具有2路開關量輸入，2路開關量輸出。
具有開門到位與關門到位狀態輸出，所有外接線具有短路和斷路檢測功能。
2.2技術參數
安裝與調試
4.1開箱及檢查
4.11開箱檢查、備件檢查
(1)包裝檢查:收到監控器后，首先檢查監控器的外包裝是否有明顯損壞的跡象，如果沒有，打開包裝箱，根據裝箱單內容對箱內的物品進行檢查。(2)開箱檢查:根據裝箱單內容核對監控器的型號、數量是否與箱標標識一致。(3):
(4) 外觀檢查:核對無誤后，再對監控器外觀進行必要的檢查，檢查監控器外觀是否有損壞的地方，檢查打印機倉門是否卡緊，檢查電路板及接線端子的螺釘螺母是否有松動現象，檢查各部件之間的連接插頭插座是否有松動現象。
4.1.2 空載開機檢查
(1)確認已經斷開監控器對外的所有連線。
(2)用萬用表測量交流220V 的輸入電壓是否正常(187V~242V 之間)接通220V 電源，接通備用
電池(注意極性，避免短路)。
(3)將主、備電接通，完成開機操作。4.1.3檢查開機后的過程，內容包括:
(1)監控器自檢過程中液晶屏、指示燈顯示是否正常，打印機是否正常打印，喇叭報警聲音是否正常。
(2)按鍵功能是否正常。4.1.4 外部設備檢查
(1)外接線狀態檢查
檢查各線路的標志是否清晰，正確。
檢查各回路線之間的絕緣:用萬用表測量阻值，絕緣電阻值應不小于 20MQ(2)線路帶電檢查
理清將要調試的回路的前端設備的配置情況。
用萬用表測量輸出線電壓應在 DC 14~DC 28V。
.1.5 接線和設置
監控主機及外部設備檢查完畢后，如各項測試均符合要求，請參照第六章的有關說明，將外部設備與兒進行正確的連接，對聯動盤等進行設置，每一步連接后，都應再次進行測試并將結果填寫到調試表格以供調試和各種后續編程定義使用。
安裝
4.2.1 安裝要求
防火門監控器應設置在消防控制室內，LD-F118 掛安裝、LD-FM128 入柜安裝，安裝應固不可傾斜。
設備面盤前的操作距離，單列布置時不應小于 1.5m，雙列布置時不應小于 2
。與建筑其它罰電系統合用的消防控制室內，消防設備應集中設置，并應與其它設備間有明顯間隔。
4.2.2布線要求
機內端子配線:所有引入線均剝開 1cm，掛錫或用接線卡后接入端子。
二總線:宜選用截面積>1.5的火雙線或屏雙線(NH-RVS(P)2X1.5m)，通訊距離為 1000 米，電壓等級不低于交流 300V/500V。
·DC 24Y 電源總線:宜選用截面積≥2.5m的耐火雙紋線 N-RVS2X2.5，電壓等級不低于交流300V/500V。
·CAN 通訊線:必須選用屏蔽雙絞線(N-RVSP2X2. 5m)總的最大通訊距離為 6.5 公里穿管時不可將 CAN 通訊線和二總線穿在同一管中。
接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
穿管要求:不同電壓等級的線纜不應穿入同一根保護管內，當合用同一線槽時，線槽內應有隔板分隔。線路暗敷設時，應采用金屬管、可撓(金屬)電氣導管、B1 級以上的鋼性塑料管保護，并應敷設在不燃燒體的結構層內，且保護層厚度不宜小于 30mm: 線路明敷設時，應采用金屬管，可撓(金屬)電氣導管或金屬封團線槽保護。
·信號二總線、CAN 通訊線應分別單獨穿入金屬管中，嚴禁與動力線、照明線、交流線、視頻線或廣播線等穿入同一管中。
電纜堅井(溝)內的布線要求信號二總線在電纜井(溝)也應單獨穿管或在金屬線槽內敷設。要求盡量遠離動力、照明等強電及視頻線，其平行間距應大于 500 毫米
接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
接地的處理:使用時機箱應妥善接地(通過 220Y 接線子的 E 子接大地，機箱內接地桂接大地)。
安裝相關說明:
(1) LD-FW118 按照圖 3-3 安裝尺寸在墻面開孔:LD-FW128 屬于入柜式控制器(8U)，入柜安裝尺寸如圖 3-5。
(2) 將膨賬螺栓插入開孔中，先將機箱上面葫蘆孔掛到上方兩只螺栓后再將機箱下方貼到培面上。
(3) 再使用另外 2個 M5 膨賬螺檢將機箱下面兩個固定孔固定在墻面開孔處。(4)使用 4個5 螺母在機箱內將膨螺檢鎖緊
(5) 將兩節 12V/12AH 電池放置在電池倉內，然后用電池卡子固定，固定方式如圖所示(LDFM118如圖 4-1、LD-FM128 如圖 4-2)。按照電池連接線的標識將電池、電源連接，其中紅色線材連接電池的紅色端子(電池正極)，黑色線材述接電池的黑色端子(電池負極)，黑色的獨立線材作為電池的短接線，用來分別連接一塊電池的正極和另一塊電池的負極。(6)安裝接線完成后需要對進線孔和和出線孔使用開孔直徑 20mm 膠密圈進行密封。
