技術特性
2.1 主要性能
采用 ARM 嵌入式系統，安全可靠。
本機容量:單回路，最多 200 點，需配合我公司生產的防火門監控模塊使用。
6 路總線手動盤。
采用 4.3 寸彩色液晶顯示屏，顯示內容豐富、直觀，操作簡便，指示燈指示關鍵狀態。
配備中文打印機。
對外通訊具有 CAN 接口，可與火災報警控制系統通訊。
可通過本機或 U 盤進行現場數據設置。
具有黑匣子功能，存貯 10000 條以上的歷史記錄。
具有 2 路開關量輸入，2 路開關量輸出。
具有實時時鐘，為事件記錄提供準確的時間，包括年、月、日、時、分、秒。
具有開門到位與關門到位狀態輸出，所有外接線具有短路和斷路檢測功能。
采用 AC 220V 電源作為系統主電，并有備用電池作為系統備用電源，備用電池可持續工作 3 小時2.2 主要技術指標:
安~徐伶伉附傅溧與調試
.1 安裝與布線要求
4.1.1 安裝要求

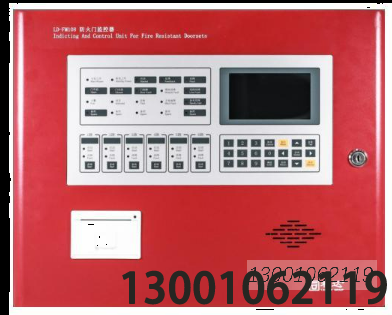

LD-FM108 防火門監控器應設置在消防控制室內，些掛安裝，安裝應牢固不可傾斜。
設備面盤前的操作距離，單列布置時不應小于 1.5m，雙列布置時不應小于 2m。
與建筑其它弱電系統合用的消防控制室內，消防設備應集中設置，并應與其它設備間有明顯問隔。4.1.2 布線要求
機內端子配線:所有引入線均剝開 icm，掛錫或用接線卡后接入端子。
二總線:宜選用做面21.0mm的陽然 RVS W芯雙紋線，連接導線的長度應以總導線電阻<502 為限，否則應考電增大導線的截面積?；蚣友b總線中維器(不宜采用平行線)。·DC 24V 電源總線:宜選用截面積21.5mm’的火 BV 銅芯電線電績。電源線總壓降S3V，否則應考嗯增大導線裁面積。
CAN 通訊線采用兩芯屏電纜或一對雙絞線，單芯線徑21.0mm’，總的最大通訊距離為 6.5 公里接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
穿管要求:信號二總線應單獨穿入金屬管中，嚴禁與動力線、照明線、交流線、視頻線或廣播線等穿入同一管中。
。電纜堅井(溝)內的布線要求:信號二總線在電纜整井(溝)也應單獨穿管或在金屬線槽內敷設。要求盡量運離動力、照明等強電及視頻線，其平行問距應大于 500 毫米。
接地:監控器內的接地處要有效接消防地。
.2 調試具體步驟
4.2.1 開箱檢查
在安裝以前應首先對現場設備進行如下檢查:
(1) 收到監控器后，首先根據裝箱單內容核對控制設備的配置與該工程配置是否相符。(2) 然后檢查監控器的外包裝是否有明顯損壞的跡象，如果沒有，打開包裝箱，根據裝箱單內容對箱內的物品進行檢查，主要檢查內容包括:安裝使用說明書、控制器鑰匙、保險管、打印紙、電池短接線等。
(3) 核對無誤后，再對監控器外觀進行必要的檢查，檢查控制器外觀是否有損壞的地方，檢查打印機倉門是否卡緊，檢查電路板及接線端子的螺釘媒母是否有松動現象，檢查各部件之間的述接插頭插座是否有松動現象。
4.2.2 空載開機檢查
(1) 確認已經斷開監控器對外的所有連線。
(2) 用萬用表測量交流 220V 的輸入電壓是否正常187V-242V 之間)接通 220V 電源,接通備用電池(注意極性，避免短路)。
(3) 將主、備電接通，完成開機操作。
4.2.3 檢查開機后的過程，內容包括:
(1) 監控器自檢過程中液品屏、指示燈顯示是否正常，打印機是否正常打印，喇叭報警聲音是否正常(2) 按鍵功能是否正常
外部設備檢查
(1) 外接線狀態檢查
檢查各線路的標志是否清晰，正確。
檢查各回路線之間的絕緣: 用萬用表測量阻值。(2) 線路帶電檢查
理清將要調試的回路的前端設備的配置情況。
用萬用表測量輸出線電壓是否正常。4.2.4 接線和設置
監控主機及外部設備檢查完畢后，如各項測試均符合要求，請參照第六章的有關說明，將外部設備與主機進行正確的連接，對聯動盤等進行設置，每一步連接后，都應再次進行測試并將結果填寫到調試表格中以供調試和各種后續編程定義使用。
