技術特性
2.1 產品特性
采用 ARM 嵌入式系統，安全可靠。
本機容量:雙回路，每個回路 200 點，需配合我公司生產的防火門監控模塊使用。
16 路總線手動盤(選配)。
采用 3.5 寸彩色液晶顯示屏，顯示內容豐富、直觀，操作簡便，指示燈指示關鍵狀態。
配備中文打印機。
對外通訊具有 CAN 接口，可與火災報警控制系統通訊。
可通過本機或U 盤進行現場數據設置。
具有黑匣子功能，存貯 10000 條以上的歷史記錄
具有 2 路開關量輸入，2 路開關量輸出。
具有實時時鐘，為事件記錄提供準確的時間，包括年、月、日、時、分、秒。
具有開門到位與關門到位狀態輸出，所有外接線具有短路和斷路檢測功能。

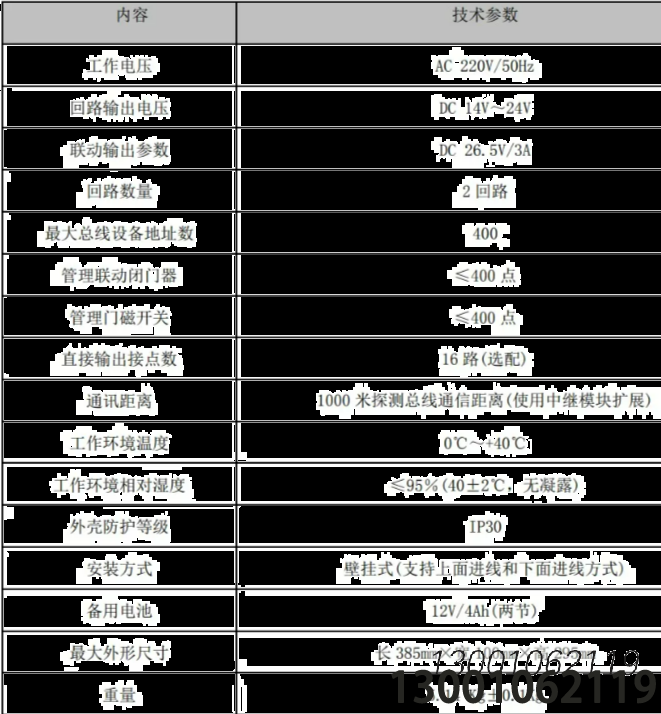

采用 AC 220V 電源作為系統主電，并有備用電池作為系統備用電源，備用電池可持續工作 8 小時2.2 技術參數
安裝與調試
4.1開箱及檢查
4.1.1 開箱檢查、備件檢查
(l) 包裝檢查:收到監控器后，首先檢查監控器的外包裝是否有明顯損壞的跡象，如果沒有，打開包裝箱，根據裝箱單內容對箱內的物品進行檢查。
(2) 開箱檢查:根據裝箱單內容核對監控器的型號、數量是否與箱標標識一致。(3)檢:
安裝使用說明書 1本
控制器門鑰匙 1 套
電池短接線 1根(含 5A 保險管)
打印紙 2 卷
電了鎖鑰匙 1套
?4) 外觀檢查:核對無誤后，再對監控器外觀進行必要的檢查，檢查監控器外觀是否有損壞的地方，檢查打印機倉門是否卡緊，檢查電路版及接線塌子的螺釘螺母是否有松動現象，檢查各部件之間的連接插頭插嘩是否有松動現象。
4.1.2 空載開機檢查
(1)確認已經斷開監控器對外的所有連線。
(2) 用萬用表測量交流 220V 的輸入電壓是否正常(187V~242V 之間)。接通 220V 電源，接通備用電池(注意極性，避免短路)。
(3) 將主、備電接通，完成開機操作。
4.1.3 檢查開機后的過程，內容包括:
(1)監控器自檢過程中液晶屏、指示燈顯示是否正常，打印機是否正常打印，喇叭報警聲音是否
正常。
(2) 按鍵功能是否正常。
4.1.4 外部設備檢查
(1) 外接線狀態檢查
檢查各線路的標志是否清晰，正確。
檢查各回路線之間的編緣: 月萬用表測量阻值，絕終電阻值應不小于 20WQ(2) 線路帶電檢查
理清將要調試的回路的前端設各的配置情況
用萬用表測量輸出線電壓應在 DC 15~24V.
4.1.5接線和設置
監控主機及外部設備檢查完畢后，如各項測試均符合要求，請參照第六章的有關說明，將外部設備與主機進行正確的連接，對聯動盤等進行設置，每一步連接后，都應再次進行測試并將結果填寫到調試表格中以供調試和各種后續編程定義使用。
4.2安裝
4.2.1 安裝要求

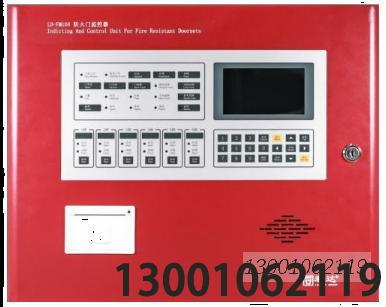

LD-FM108 防火門監控器應設置在消防控制室內，碎掛安裝，安裝應牢固不可傾斜
·設備面盤前的操作距離，單列布置時不應小于 1.5m，雙列布置時不應小于 2m。
。與建筑其它弱電系統合用的消防控制室內，消防設備應集中設置，并應與其它設備間有明顯間隔。
4.2.2布線要求
機內端子配線:所有引入線均剝開 1cm，掛錫或用接線卡后接入端子。
