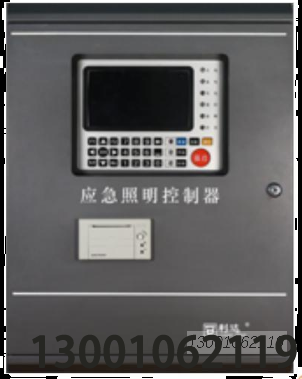

技術特性

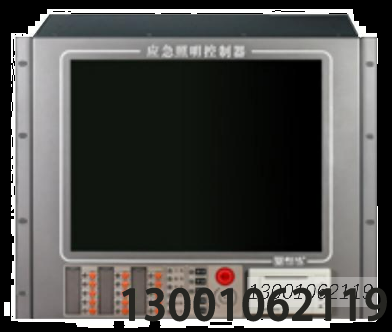

全中文操作界面，17 寸液晶觸摸屏(分辨率 1280*1024)顯示各種信息，指示燈指示關鍵狀態
按鍵操作與觸摸屏操作結合。
具有4個 CAN，2個RS485 和1個 RS232 通訊接口，可實現多種接入方式。
支持重碼識別，可在線修改設備地址。
支持導入 CAD 底圖文件，顯示更直觀
通過本機 USB 口，可使用 U 盤進行現場數據導入/導出。

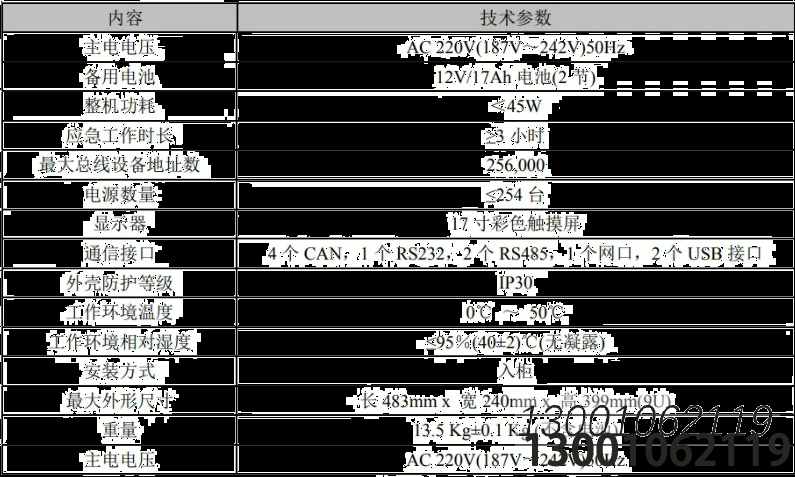

具有兩路有源輸入接口，兩路干節點輸出接口，可聯動現場設備大圖層內可配置自動疏散預案，響應迅速。*疏散預案一鍵啟動功能，含 15 個疏散預案直接啟動按鍵，可實現分區域直接手動啟動。女 標準 9U 入柜式結構設計，可方便嵌入立柜或琴臺柜中。2.2主要技術指標
安裝與調試
4.1開箱及檢查
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。
若有問題應及時解決，方可進行安裝。
4.2布線要求

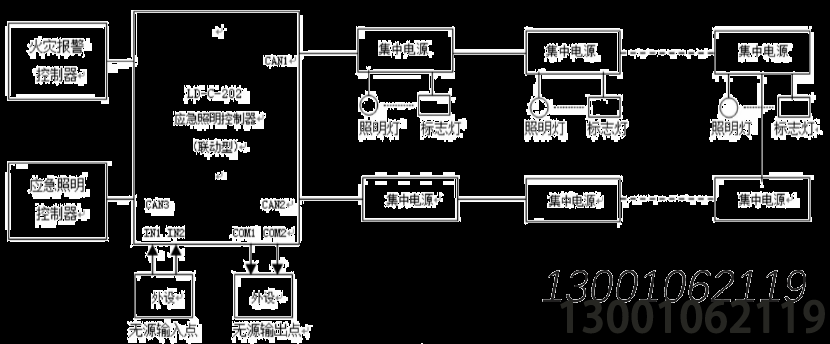

4.2.1 系統框圖(如圖 4-1 所示)
布線要求:
現場布線應依據 GB 51309-2018 《消防應急照明和疏散指示系統技術規范》 、GB 50057《建筑物防雷設計規范》、GB/T 50311《建筑與建筑群綜合布線系統工程設計規范》等國家強制標準的最新版要求,針對通信、化工石油等工程時除依據上述規范外還必須執行相應的國家或行業規范標準要求。女機內端子配線:所有引入線均剝開 cm，掛錫或用接線卡后接入端子。
穿管要求:當采用明敷設時，火災自動報警系統的傳輸線路應采用穿金屬管、經阻燃處理的硬質塑料管或封閉式線槽保護方式布線。金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其它系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽，從接線盒、線槽等處引到探測器底座盒、控制設備盒、揚聲器箱的線路均應加金屬軟管保護。金屬軟管也應就近可靠接地。
通訊線采用兩芯屏蔽電纜或一對雙絞線，單芯線徑>1.0 mm
電纜豎井(溝)內的布線要求:消防應急照明和疏散指示系統用的電纜豎井，宜與電力、照明用的低壓配電線路電纜豎井分別設置。如受條件限制必須合用時，兩種電纜應分別布置在豎井的兩側，兩側電纜的間距應該至少 70mm。信號二總線在電纜豎井((溝)也應單獨穿管或在金屬線槽內敷設，要求盡量遠離動力、照明等強電及視頻線。
直拉線:宜選用截面積不小于 15 mm的阻燃銅電纜(ZR-KVV2x1.5mm，耐壓250V。線路壓降不應大于 3V，否則應增大導線的線徑。
接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。4.6控制器檢查
控制器進入現場后，應接通控制器的電源，進行控制器功能檢查，檢查內容包括:(I) 檢查控制器的指示燈和液晶屏是否正常，揚聲器是否能發出洪亮的聲音。2)進入正常監視狀態后，檢查有無電源故障，操作控制器按鍵是否正常，以及配接的設備是否正常
4.7 接線
控制器檢查完畢后，若各項測試均符合要求，請參照本說明書中“第三章 結構特性”的有關說明將外部設備與控制器進行正確的連接，布線要求必須符合本說明書中“布線要求”4.8開機
檢查交流輸入接線是否正確、牢固。用萬用表測交流 N 線、FG 線、L 線之間及直流“+”、“_”極連接是否正常。線路正常后，先接通交流電，測得輸入電壓正確后，打開電源開關，觀察液晶顯示器和各指示燈是否正常，如發現異常情況及時關閉交流輸入開關，并查找原因，待故障解除后方可繼續開機。4.9調試
1) 將所有外接設備連接到控制器上后，打開控制器主電開關，系統開機。
2) 如工程文件未導入，需先導入工程文件，若已經導入跳過此步驟。
3)系統開機后，會進行開機自檢。開機自檢:按鍵燈板所有指示燈點亮，檢查指示燈是否良好: 控制器顯示器會定時切換背景色，檢查顯示器是否完好:同時播報應急故障聲音，檢查揚聲器是否可用:打印機打印開機自檢信息，及時間，檢查打印機是否可用。
4) 系統自檢完后會自動進入監控狀態，進入“設備信息”查看是否有設備登錄，設備長時間不能登錄說明 can 通信線未接好，或者相應設備沒接入系統
5) 主電故障檢測，關閉主電開關，系統會報主電故障，在報警列表生成故障信息，故障指示燈亮，同時喇叭發出故障聲，打開主電開關，故障能自動恢復。
6)備電故障檢測，關閉備電開關，系統會報備電故障，在報警列表生成故障信息，故障指示燈亮，同時喇叭發出故障聲，打開備電開關，故障能自動恢復。7) 按消音，可以清除喇叭聲音，同時消音指示燈亮。
