技術特性
2.1
采用 18.5 寸液品顯示屏和電容式觸摸屏，圖形化顯示方式和全中文操作界面，顯示直觀操作簡單易用;
具有7 路且相互隔離 CAN 通訊接口，4 路用于系統集中電源設備的連接，2 路用于系統的聯網或聯動，1 路備用。
配置2 個 100M 以太網接口，1一個 WIFI 接口，3 個 USB 接口;
支持重碼識別，可在線將某一地址修改為指定地址，也可通過 ID 碼自動分配地址:
自帶圖形顯示功能，支持導入 SVG 矢量圖文件，放大不失真，顯示更直觀，同時支持 jpg、jpeg、bmp、png 等非矢量圖
通過本機USB 口，可使用 U 盤進行現場數據導入/導出:
具有兩路有源輸入接口，兩路無源輸出接口，1個RS485(默認)或 RS232 通訊接口，可對接其他設備;
支持與火災報警控制器通訊，自動生成疏散逃生路徑:

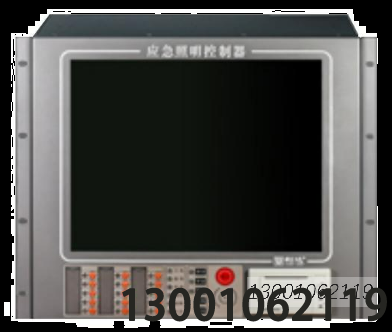

標準 9U 入柜式結構設計，可方便入立柜或琴臺柜中
技術參數
安裝與調試
4.1
4.1.1 開箱前包裝檢查:外包裝是否完好，箱標標識是否完好清晰;
4.1.2 開箱后:
物品檢查:名稱、規格型號、數量是否與箱標標識一致
外觀檢查:外觀應無劃傷、變形，結構緊固無松動;
備件檢查:備件規格型號和數量應與備件清單一致:
內部部件及連接線檢查:部件緊固無松動、無變形:連接線無松脫根據上述檢查無誤后，方可進行安裝;若有問題應及時聯系本公司解決
4.2
4.2.1 安裝要求
安裝環境要求:本控制器為入柜產品，須符合琴臺或立柜產品安裝環境要求4.2.2 布線要求
系統框圖(如圖 1-1 消防應急照明和疏散指示系統所示)
布線要求:
現場布線應依據 GB 51309-2018《消防應急照明和疏散指示系統技術規范》
GB50166-2019《火災自動報警系統施工及驗收標準》等國家強制標準的最新版要求，針對通信、化工石油等特殊場所時除依據上述規范外還必須執行相應的國家或行業規范標準要求應急照明控制器與集中電源之間采用 CANbus 總線通訊，通訊距離最大為 1000 米，CANbus總線建議采用 NH-RVSP-2X1.5mm型線纜。
應急照明控制器的電源輸入線為強電線 (AC220V)要求接線人員必須持電工證，做好絕緣防護措施，在確認電源處于斷電狀態的情況下進行操作。線纜建議采用 3XNH-BV-2.5mmF或截面積大于 2.5mm的線纜，電源的 PE 線要確?？山拥?。
整個系統中，為保證各個設備的穩定運行，應急照明控制器的輸入/輸出線、各節點間的CANbus 總線，都需分管敷設，不能與其他通訊線同管敷設。
穿管要求:系統線路暗敷時，應采用金屬管、可彎曲金屬電氣導管或 B1 級及以上的剛性塑料管保護;系統線路明敷設時，應采用金屬管、可彎曲金屬電氣導管或槽盒保護:嚴禁與其他系統傳輸線路或強電線路穿入同一管中。
0
電纜豎井(溝)內的布線要求:消防應急照明和疏散指示系統用的電纜豎井，宣與電力、照明用的低壓配電線路電纜豎井分別設置。如受條件限制必須合用時，兩種電纜應分別布置在豎井的兩側，兩側電纜的間距應該至少 70mm。通訊總線在電纜豎井 (溝) 也應單獨穿管或在金屬線槽內敷設，要求盡量遠離動力、照明等強電及視頻線。整個系統中的 CAN 通訊接口須采用手拉手形式接線，區分極性
CAN1~CAN4總線接口每回路配接不超過32臺應急照明集中電源當電源數量超過128 臺時可通過增加 LD6909A總線中繼器來滿足需求，單臺設備中可接入的應急照明集中電源總數不大于 250 臺。

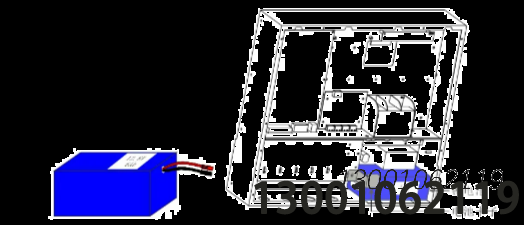

接線端子說明及接線要求4.2.3

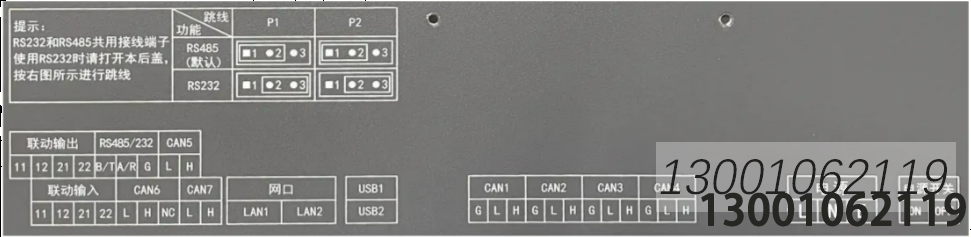

端子圖如圖 4-1 所示:
采用 RS485 或 RS232 實現和火災報警系統聯動時的短路塊設置(見圖4-1)
當 P1 和 P2 均跳至1、2 針時為 RS485 通訊接口:
當 P1 和 P2 均跳至 2、3 針時為 RS232 通訊接口。
RS485\RS232 功能不支持熱插拔，如需改變功能，需斷電后更改
4.3調試
0212設備CAN5CAN6 CAN7 通訊接默認不置端120 歐配電阻，當多臺備聯網時且應急照明控制器為 CAN 總線終端設備時需要在對應的 CAN 接線端子處外接 120 歐姆的匹配電阻。
4.3.1 通電前線路檢查:
檢查交流輸入接線是否正確、牢固。
用萬用表測交流 N 線、L 線、PE 線之間及直流“+”、“-”極的阻值是否為e，短路慮接等問題。
開機運行4.3.2
接線正確后，用萬用表測得控制器輸入電壓正常后，打開控制器電源開關，觀察設備是否正常開機。
觀察液品顯示器和各指示燈是否正常點亮，揚聲器是否能發出清晰的聲音，如發現異常情況及時關閉交流輸入開關，并查找原因，待故障解除后方可繼續開機。
0進入正常監視狀態后，檢查主備電有無電源故障，控制器按鍵操作是否正常，以及配接的設備工作狀態是否正常。
4.3.3 調試(具體請參看第五章: 使用與操作) :
1)查看集中電源在線情況:選擇“登錄查詢”，點擊“電源在線情況”，查看本控制器下所連接的集中電源是否顯示在線。
2)查看集中電源每回路的設備狀態:選擇左下角“開始”菜單，選擇“調試”，選擇集中電源地址，點擊“在線查看”確認該電源下所接的燈具是否為正常在線，狀態是否有地址重碼等故障。
3)添加設備:選擇“地圖”，添加樓宇、樓層并導入樓宇平面圖，對應現場施工圖紙中設備的安裝位置在地圖上添加相應的集中電源、燈具等設備。
4)加載數據:完成以上設備添加后，在“開始”中點擊“加載數據”更新控制器數據庫。5)上傳數據:選擇左下角“開始”菜單，選擇“上傳數據”，選擇集中電源地址，選擇需要上傳數據的類別，點擊“執行”等待各選項進度至 100%后即完成集中電源數據上傳至控制器。6)數據比對:選擇“登錄查詢”，選擇集中電源地址數及回路數，點擊“回路登錄情況”，查看控制器數據庫數據與集中電源登錄的數據是否一致，如數據一致按此數據進行管理即可7)確定數據庫:如數據對比存在不一致的情況下，需確定正確的數據庫，具體操作如下:a) 按照集中電源登錄上來的數據為準，根據以上“登錄查詢”中的信息更改應急照明控制器的數據庫。
b) 按照應急照明數據庫信息為準，選擇左下角“開始”菜單，選擇“下發數據”將應急照明控制器的數據庫下發到應急照明集中電源內，使集中電源按照此數據管理燈具。8)其他操作:按照以上步驟完成調試后，將應急照明控制器設為自動狀態、運行模式注:調試方式有多種，調試步驟也不唯一，可根據實際情況確定調試方法及步驟。
