技術特性
2.1產品特性

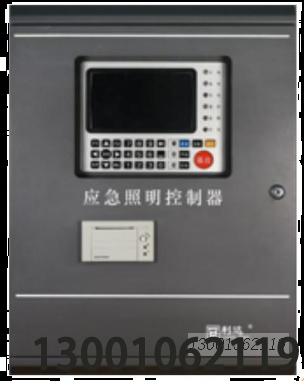

超小尺寸設計，整機尺寸385*100*295mm 便于安裝
采用 7寸電容式觸摸屏，顯示效果出眾，界面整潔易用，交互體驗友好:支持與火災報警控制器通訊，根據火災情況自動生成疏散逃生路徑:
支持重碼識別，自動編址功能。

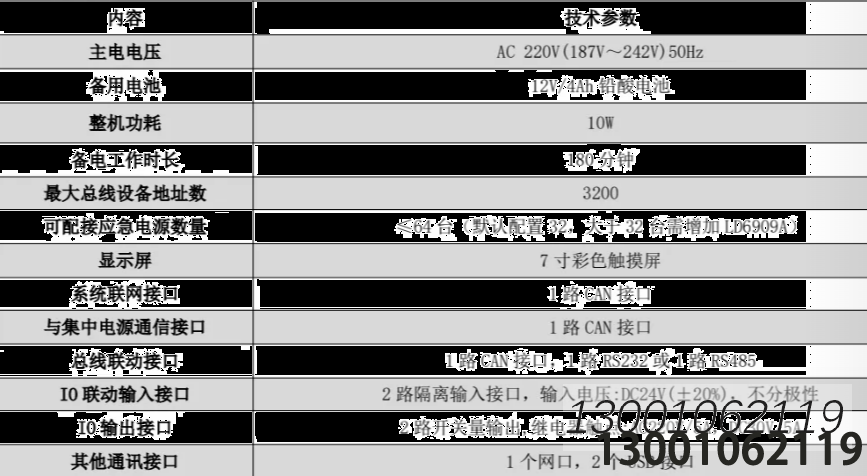

2.2技術參數
安裝與調試
4.1開
4.1.1 開箱前包裝檢查:外包裝是否完好，箱標標識是否完好清晰:
4.1.2 開箱后:
物品檢查:名稱、規格型號、數量是否與箱標標識一致
外觀檢查:外觀應無劃傷、變形，結構緊圖無松動:
備件檢查:備件規格型號和數量應與備件清單一致:
內部部件及連接線檢查:部件繁周無松動、無變形:連接線無松脫上述檢查無誤后，方可進行安裝:若有問題應及時聯系本公司解決。4.2安裝
4.2.1 安裝要求
安裝環境要求:本控制器為壁掛產品，須符合壁掛產品安裝環境要求4.2.2布線要求
按照系統框圖進行布線
依據 GB51309-2018《消防應急照明和疏散指示系統技術規范》、GB50166-2019《火災自動報警系統施工及驗收標準》等國家強制標準的最新要求，針對通信、化工石油等特殊場所時除依據上述規范外還必須執行相應的國家或行業規范標準要求。
控制器與集中電源之間采用 CAN bus 總線通訊，通訊距離最大為 1000 米，Canbus 總線建議采用 NH-RVSP-2X1.5m型線纜。
控制器的供電電源為市電(AC220V)，要求接線人員必須持電工證，做好絕緣防護措施，在確認電源處于斷電狀態的情況下進行操作。電源連接線建議采用 3XNH-BV2.5m 或裁面積大于 1.5m的線，電源的 E 線要確?？煽拷拥亍?/p>
為保證系統中各個設備的穩定運行，控制器的輸入/輸出線、各節點間的 Canbus 總線都需分管敷設，不能與其他通訊線同管敷設。
穿管要求:系統線路采用暗敷時，應采用金屬管、可彎曲金屬電氣導管或 B1 級及以上的剛性塑料管保護:系統線路采用明敷時，應采用金屬管、可彎曲金屬電氣導管或槽盒保護:嚴禁與其他系統傳輸線路或強電線路穿入同一管中。
電纜整井(溝)內的布線要求:消防應急照明和疏隊指示系統用的電績整井，宜與電力、照明用的低壓配中線路中集豎井分別設置。如受條件限制必須合用時，兩種中緩應分別布置在整井的兩側，兩側電纜的間距應該至少 70m。通訊總線在電纜整井(溝)也應單獨穿管或在金屬線槽內敷設，要求盡量遠離動力、照明等強電及視頻線。
整個系統中的 CAN 通訊接口須采用手拉手形式接線，區分極性。
CAN1總線接口配接不超過32 臺應總照明集中電源當電源數量超過32 臺時可通過增加CAN總線中繼器 LD6909A 來滿足需求，單臺設備中可接入的應急照明集中電源總數不應大于 64臺

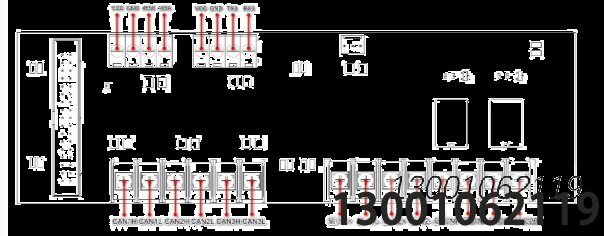

.3接線端子定義
4.5調試
@211 設備 CAN2 CAN3 通訊接口默認不設置終 120 歐配電阻，當多臺設備聯網且應急照明控制器為 CAN 總線終端設備時需要在對應的 CAN 接線端子處外接 20 歐的匹配電阻。
1) 調試前線路檢查:
檢查市電輸入線接線是否正確、牢固。

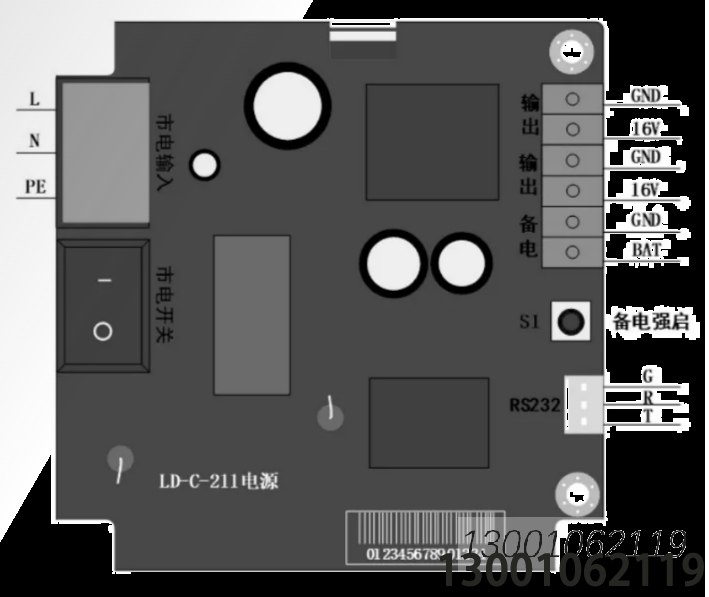

市電斷開下用萬用表通斷檔測交流 線、L線、 線之間及直流“16V”、“GND”之間連接無短路虛接等情況。
2)控制器功能檢查:
接線正確后，先接通市電，測得輸入電壓正常后，打開控制器電源開關，觀察設備是否正常開機。開機時檢查控制器面板指示燈和液品屏顯示是否正常，揚聲器是否發出清的聲音
控制器正常啟動后，先在其監視界面查看系統運行狀態是否正常。然后操作控制器面板按鏈，確定對應功能是否正常。
3) 調試《具體請參看第五章):
1)添加系統設備:點擊“地圖”圖標，添加樓宇、樓層并導入 SVG 圖紙，按照現場施工人員提供的數據在地圖上添加相應的集中電源、燈具等設備，更改數據庫配置信息。2) 更新系統數據庫:完成上述設備添加或數據庫更改后，點擊任務欄左下角“開始”菜單一-“劇新數據”，即可完成數據戟斌怨的更新。
3) 查看系統設備在線情況:點擊任務欄左下角“開始”菜單一-“登錄查詢”--“電源在線情況”，即可查看本控制器所配接的集中電源狀態信息，是否在線等運行情況。。4) 查看系統設備運行狀態:點擊任務欄左下角“開始”菜單一-“調試”，選擇集中電源地址后點擊“查看在線”，即可查看該電源下所配接燈具的在線情況、重碼情況等信息。5) 導入系續設備數據庫，點擊任務欄左下角“開始”菜單一-“上傳數據”，選擇集中電源地址及數據類型，點擊“執行”即可導入相應電源的數據至控制器。
6)系統設備數據庫確認:點擊任務欄左下角“開始”菜單一一“登錄查詢”，選擇集中電源地址數及回路數，點擊“回路登錄情況”，查看數據庫數據與集中電源登錄的數據是否一致，如數據一致按此數據進行管理即可。如數據對比存在不一致的情況下，需確定正確的數據庫，具體操作如下:
a)按照集中電源登錄上來的數據為準，根據以上“登錄查詢”中的信息更改控制器的數據庫.b)按照控制器數據庫信息為準，點擊任務欄左下角“開始”菜單，選擇“下發數據”將控制器的數據庫下發到集中電源內，使集中電源按照此數據管理燈具。
7)退出調試:按照以上步疆完成調試后，將控制器設置為自動狀態、運行模式。
