技術特性
2.1特性
采用二總線通訊方式,無極性。
采用電子編碼方式，可以通過編址器讀/寫探測器地址，詳見編址器操作說明。溫度或剩余電流檢測通道具有短路、斷路的故障檢測功能。
檢測通道數可通過編址器進行設置。
具有剩余電流和測溫兩種信號的監測功能，可配接剩余電流互感器和溫度傳感器
2.2技術參數
安裝與調試
4.1
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝。
4.2安裝
4.2.1 安裝前準備，編址器 LD128EN-101，將編址器的 DC35 公頭線插入探測器的 BM 插座
1) 編寫地址，P 為寫入，C 為讀入:
2) LDT9009EN 通道數編寫:3 為寫入，4 為讀入:在編址器上選擇 3，輸入 30xy，這里 表示談探測器開通漏電通道數，X-0，l; y表示開通溫度通道 -01和不能時為0，如同時為 則探測器默認-y-l。如輸入 3011，表示開通 1 路 電通道 1 路溫度通道:如編寫探測器地址為 21，則 21 為漏電通道，22為開通的溫度通道。
3) 漏電閱值編寫: F 為寫入， 為讀入，在編址器上對探測器編寫電值后，該探測器所有漏電聞值均為該漏電間值。(注:在控制器上設置漏電間值是更改對應地址通道的漏電間值，只更改一個地址通道的漏電閱值，其他地址通道的漏電閥值不變:用編址器設置漏電閱值是一次性改寫該探測器所有漏電通道的漏電網值。)在編址器上選擇F，輸入 Fxyz，這里 x-0,: y，0123,456,78. 建議-0: -時，y和 z只能為 0:漏電閱值的個位始終為 0。漏電間值為 xyz*10mA如輸入 F060，再按確認，2 秒內 F060 不變。表示漏電間值為 600mA。如輸入 F070，再按確認，2 秒內 F070 不變。表示漏電閱值為 700mA。如輸入 F100，再按確認，2 秒內 F100 不變。表示漏電閱值為 1000mA
其他具體操作詳見對應編址器的安裝使用說明書
4.2.2 安裝方式:導軌安裝
4.2.3安裝1)安裝 35mm 標準導軌根據現場情況將導軌固定在配電箱底板或配電柜橫/立上，或者與互感器(除互感器 CT500X150-1 之外)一體式安裝。
2)將裝好固定卡的探測器固定到裝好的35 標準導軌上

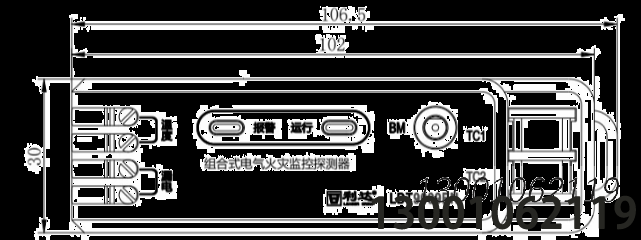

3》按照?qǐng)D3-2端子說明喻進行接線。
4.3布線要求
O 導線:探測器各路通訊線宜選用截面積≥1.m 的雙色雙紋芯線穿金屬管或陽燃管數設，也可采用控制電纜，如KVV一2X0.75mn :
連接導線的長度應以總導線電阻<509 為限，否則應增大導線的線徑，成加裝總線中維器，.
4.4調試方法及注意事項
運行調試前使用萬用表確認二總線電壓正常，如發現短路等異?，F(xiàn)象查找原因后再連接產品，在調試好的電氣火災監控設備上開通對應探測器的節點地址，然后運行電氣火災監控設備。若該探測器正常逼檢工作燈閃亮，且在探測器和控制器上未顯示此探測器地址通道故障或火警，則此探測器運行正常。
安裝、調試后的驗收試驗項目、方法和判據
驗收項目:探測器是否報故障，是否誤報警。
探測器安裝后，應依據控制器的調試程序檢驗探測器的工作情況，探測器應不誤報警、不誤報故障。驗收試驗，用專用工具使剩余電流互感器和溫度傳感器出現報警狀態，探測器的報警指示燈閃亮，控制器接收到此探測器地址的報警信息，判定為此探測器漏電或溫度報警正常;復位控制器，使探測器報警指示清除，恢復到正常監測狀態(工作指示燈閃亮，報警指示燈熄滅):至此，判定此探測器可以正常工作。
4.6試運行前的準備、試運行啟動、試運行
試運行前要用萬用表測量控制器二總線電壓是否正常，電壓范圍在 DC 14V~24V之間則可以將探測器通訊端接到控制器二總線輸出上。若探測器工作燈閃亮，能正常工作，則可以試運行。
4.7互感器安裝使用說明

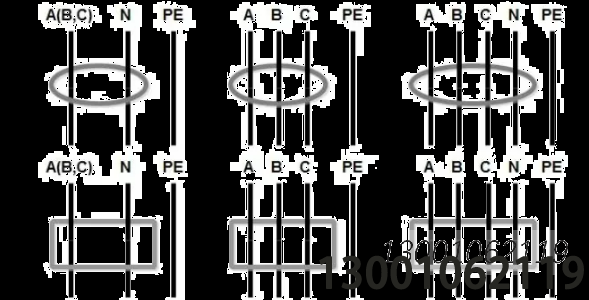

安裝剩余電流互感器前，應確保系統已經完全斷電，根據剩余電流互感器裝配方式可靠固定在相應配電柜(箱)中，在互感器穿線纜時，PE 線不應穿過剩余電流互感器。如下圖:
?
