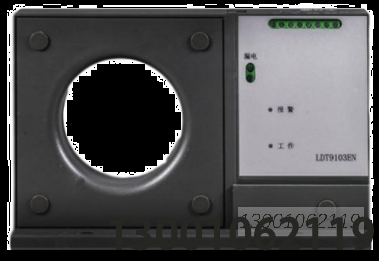

技術特性
2.1 特性
采用二總線通訊方式,無極性
采用電子編碼方式,可以通過編址器讀/寫探測器地址,詳見編址器操作說明。
溫度檢測通道具有短路、斷路的故障檢測功能。
檢測通道數可通過編址器進行設置。
具有剩余電流和測溫兩種信號的監測功能，可配接剩余電流互感器和溫度傳
感器
具有一組無源常開節點。
內置 MCU 微處理器，工作可靠，抗干擾能力強

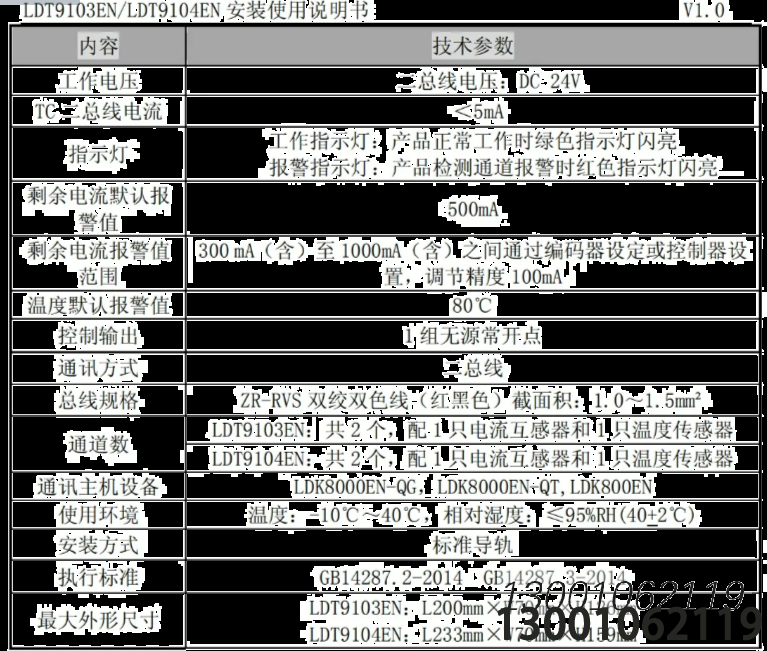

2.2主要技術指標
安裝與調試
4.1
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝。
4.2安裝與布線
4.21
編寫地址:P 為寫入，C 為讀入:
2) 通道數編寫:3 為寫入，4 為讀入; 在編址器上選擇 3，輸入 30xy，這里 x表示該探測器開通漏電通道數，X=0，l: y 表示開通溫度通道 0，1。x 和 y 不能同時為 0，如同時為 0 則探測器默認 x-l，y-1。如輸入 3011，表示開通 1路漏電通道 1 路溫度通道;如編寫探測器地址為 21，則 21 為漏電通道，22 為開通的溫度通道。
3) 漏電網值編寫: F 為寫入，H 為讀入，在編址器上對探測器編寫漏電閔值后該探測器所有漏電閱值均為該漏電闊值。(注:在控制器上設置漏電網值是更改對應地址通道的漏電聞值，只更改一個地址通道的漏電闖值，其他地址通道的漏電閥值不變:用編址器設置漏電闊值是一次性改寫該探測器所有漏電通道的漏電闕值。 在編址器上選擇 F，輸入 Fxyz，這里 x-0，1: y，Z-0，1，2，3，4，5，6,7，8，9;建議 2-0: x1 時，y和z 只能為 0:漏電闊值的個位始終為 0。漏電間值為xyz*10mA.如輸入 F060，再按確認，2 秒內 F060 不變。表示湘電網值為 600mA.如輸入 F062，再按確認，2 秒內 F062 不變。表示漏電網值為 620mA。如輸入 F100，再按確認，2 秒內 F100 不變。表示漏電網值為 1000mA.具體操作詳見編址器使用說明書。
4.2.2安裝方式:導軌安裝。
4.2.3
1) 安裝 35mm 標準導軌,根據現場情況將導軌固定在配電箱底板或配電柜橫/立梁上
2) 將裝好固定卡的探測器固定到裝好的 35mm 標準導軌上。
3) 按照?qǐng)D 3-3 端子說明進行接線。
4.2.4布線要求
導線: 探測器各路通訊線宜選用截面積≥1.mm”的雙色雙絞銅芯線穿金屬管或阻燃管敷設，也可采用控制電纜，如 KVV-2X0.75mm;連接導線的長度應以總導線電阻<50Q 為限，否則應增人導線的線徑，或加裝總線中繼器。
4.3調試方法及注意事項
運行調試前使用萬用表確認二總線電壓正常，如發現短路等異?，F(xiàn)象查找原因后再連接產品，在調試好的電氣火災監控設備上開通對應探測器的節點地址，然后運行電氣火災監控設備。若該探測器正常巡檢工作燈閃亮，且在探測器和控制器上未顯示此探測器地址通道故障或火警，則此探測器運行正常.4.4安裝、調試后的收試驗項目、方法和判據
驗收項目:探測器是否報故障，是否誤報警，是否能控制無源常開節點輸
出。
探測器安裝后，應依據控制器的調試程序檢驗探測器的工作情況，探測器應不誤報警、不誤報故障、不出現無源節點控制輸出誤動作。
驗收試驗，用專用工具使剩余電流互感器和溫度傳感器出現報警狀態，探測器的報警指示燈常亮，控制器接收到此探測器地址的報警信息，判定為此探測器漏電或溫度報警正常;通過電氣火災監控設備啟動無源節點控制輸出;復位控制器，使探測器報警指示清除，恢復到正常監測狀態 (工作指示燈閃亮，報警指示燈熄滅);至此，判定此探測器可以正常工作。
